电动机正反转停控制电路图原理

电动机正-反-停控制电路中当按下复合按钮SB2时，KM1线圈通电，并通过KM1动合辅助触头自锁。同时KM2因所在支路中的联动按钮SB2的动断触头断开而确保断电，主电路中KM1主触头闭合、KM2主触头断开，电动机正转。

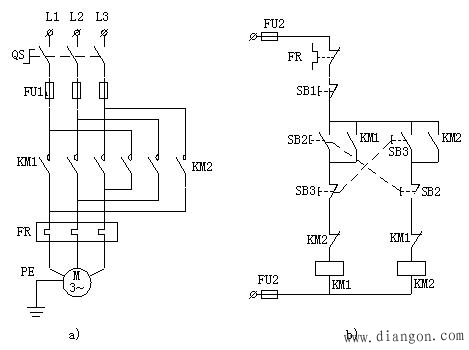

正-反-停控制线路 a)主电路 b)控制线路

当按下SB3时，KM1线圈因所在支路的SB3动断触头断开而断电，KM2线圈因所在支路的SB3动合触头闭合而通电，同时通过KM2动合辅助触头自锁，主电路中形成KM1主触头断开、KM2主触头闭合的状态，电动机反转。
当按下SB1时控制线路中各线圈均断电，电动机停转。所以该控制线路称为正-反-停控制线路。
KM1线圈与KM2线圈所在支路中既有电气互锁，又有机械互锁，该控制线路称为电气-机械双重互锁线路，比较安全可靠，是机电设备中最常用的电气控制环节。
