电流互感器的误差
时间：2023-03-15作者：佚名
|

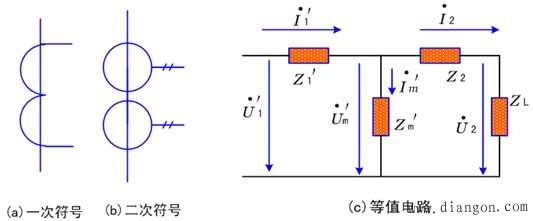

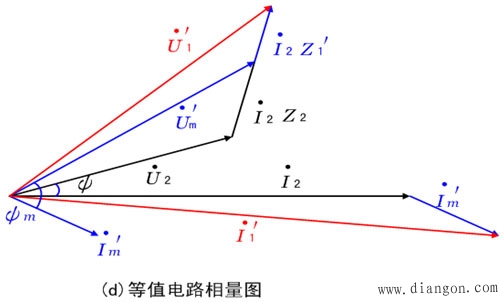

如上图所示：TA的误差主要来自于励磁电流，一次电流中有一部分流入励磁支路而不变换至二次侧。 影响TA误差的主要因素是二次负载及一次电流大小。

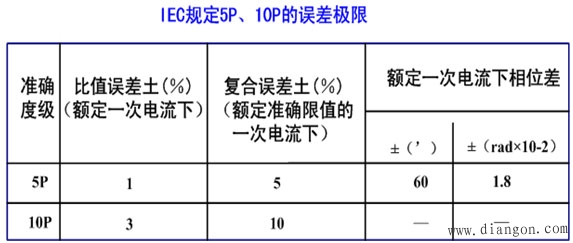

二次负载↑→励磁电流↑→TA误差↑ 一次电流↑→TA铁芯趋向饱和→励磁阻抗下降↓→励磁电流增大↑→TA误差增大↑ 电流互感器的准确度级： a：测量用电流互感器的准确度级为：0.1、0.2、0.5、1、3、5等六个标准 b：保护用电流互感器的准确度级有5P和10P两个准确度级
|
