负反馈的类型

1. 反馈的分类

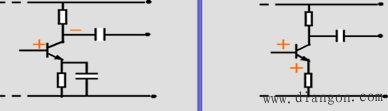

直流反馈：反馈只对直流分量起作用，反馈元件只能传递直流信号。
交流反馈：反馈只对交流分量起作用，反馈元件只能传递交流信号。
引入直流 负反馈的目的：稳定静态工作点
引入交流负反馈的目的：改善放大电路的性能
负反馈：反馈削弱净输入信号，使放大倍数降低。
?正反馈：反馈增强净输入信号， 使放大倍数提高。
在放大电路中，出现正反馈将使放大器产生自激振荡，使放大器不能正常工作。
在振荡器中引入正反馈，用以产生波形。

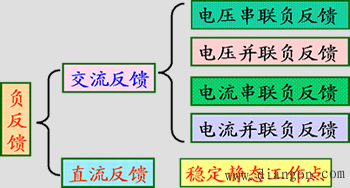

2. 负反馈的类型
1) 根据反馈所采样的信号不同，可以分为电压反馈和电流反馈。
如果反馈信号取自输出电压，叫电压反馈。如果反馈信号取自输出电流，叫电流反馈。
电压负反馈具有稳定输出电压、减小输出电阻的作用。
电流负反馈具有稳定输出电流、增大输出电阻的作用。
2)根据反馈信号在输入端与输入信号比较形式的不同，可以分为串联反馈和并联反馈。
反馈信号与输入信号串联，即反馈信号与输入信号以电压形式作比较，称为串联反馈。
反馈信号与输入信号并联，即反馈信号与输入信号以电流形式作比较，称为并联反馈。
串联反馈使电路的输入电阻增大，
并联反馈使电路的输入电阻减小。

负反馈的类型
3. 负反馈类型的判别步骤
1) 找出反馈网络（一般是电阻、电容）。
2) 判别是交流反馈还是直流反馈？
3) 判别是否负反馈？
4) 是负反馈！判断是何种类型的负反馈？

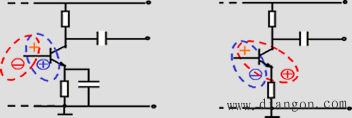

4. 利用瞬时极性法判断负反馈
(1)设接“地”参考点的电位为零，在某点对“地”电压（即电位）的正半周，该点交流电位的瞬时极性为正；在负半周则为负。
(2)设基极瞬时极性为正，根据集电极瞬时极性与基极相反、发射极(接有发射极电阻而无旁路电容时)瞬时极性与基极相同的原则，标出相关各点的瞬时极性。

(3)若反馈信号与输入信号加在同一电极上，
两者极性相反为负反馈；
极性相同为正反馈。
(4)若反馈信号与输入信号加在两个电极上，
两者极性相同为负反馈；
极性相反为正反馈。

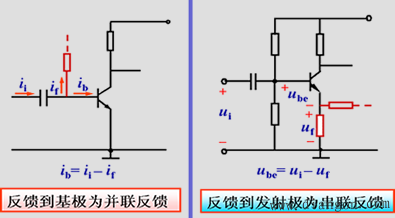

判断串、并联反馈

判断电压、电流反馈
共发射极电路

判断反馈类型的口诀：
共发射极电路
集出为压，射出为流，
基入为并，射入为串。
共集电极电路为典型的电压串联负反馈。
