行车的结构与工作过程

电动行车是现代化生产中用于物料输送的重要设备，传统的控制方式下，大都采用人工操纵的半自动控制方式，在许多场合，为了提高工作效率，促进生产自动化和减轻劳动强度，往往需要实现电动行车的自动化控制，实现自动化控制，可以使行车能够按照预定顺序和控制要求，自动完成一系列的工作。下面介绍工厂电镀车间的电镀专用行车，实现对电镀专用行车的自动控制过程。
电镀专用行车图如下图：

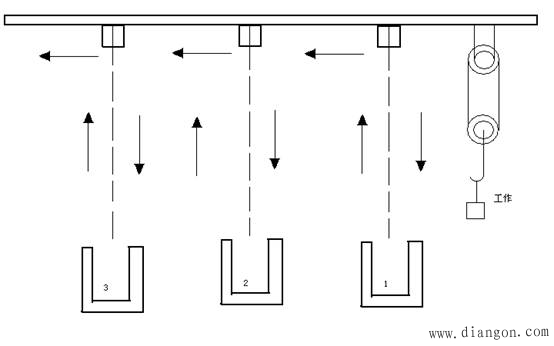

图1 电镀专用行车的结构和动作流程图
采用远距离控制，起吊重量500kg以下，起重物品是有待进行电镀或表面处理的各种产品零件。。它主要由行车、电镀槽、回收槽、清水槽、吊篮、吊钩、限位开关等部分组成。
根据电镀加工工艺的要求，电镀专用行车的结构和动作流程如图1所示，其中1 槽为电镀槽，槽中装有电镀液，2槽为回收槽，3槽为清水槽，实际生产中电镀槽的数量由电镀工艺要求决定，电镀的种类越多，槽的数量越多。
电镀专用行车的工作过程如下：
在电镀生产一侧，工人将待加工的零件装入吊篮，发出控制信号，行车自动上升，并逐段前进，根据工艺要求在需要停留的槽位停止。
行车停留在某个槽位上面后，自动下降，停留一定的时间（各槽停留的时间根据工艺要求预先设定），再自动上升并继续前行
如此完成电镀工艺规定的各道工序，直至生产的末端。然后，自动返回原位，由工人卸下处理好的零件。
至此，一次循环加工完成，可见，电镀专用行车加工过程的控制是顺序控制，由吊篮前进、下降、延时停留、上升、后退等工序组成。
