机器的装配工艺过程

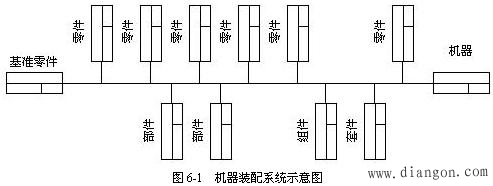

通常将机器分成若干个独立的装配单元。图6-1所示为机器装配工艺系统示意图，由图知，装配单元通常可划分为五个等级，即零件、套件、组件、部件和机器。

1、零件

零件是组成机器的基本元件，零件直接装入机器的不多。一般都预先装成套件，组件或部件才进入总装。

2、套件

在一个基准零件上，装上一个或若干个零件就构成了一个套件，它是最小的装配单元。每个套件只有一个基准零件，它的作用是联接相关零件和确定各零件的相对位置。为形成套件而进行的装配工作称为套装。

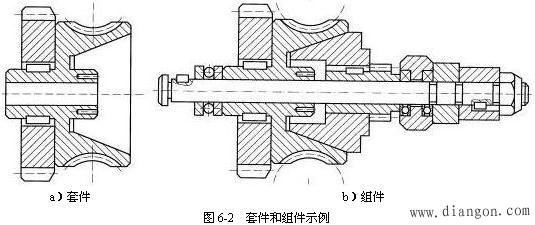

套件可以是若干个零件永久性的连接（焊接或铆接等）或是连接在一个"基准零件"上少数零件的组合。套件组合后，有的可能还要需要加工。例如发动机连杆小头孔压入衬套后需再经精镗孔。图6-2a所示为套件的一个示例，其中蜗轮即属于"基准零件"。

3、组件

在一个基准零件上，装上一个或若干个套件和零件就构成一个组件。每个组件只有一个基准零件，它联接相关零件和套件，并确定它们的相对位置。为形成组件而进行的装配称之为组装。

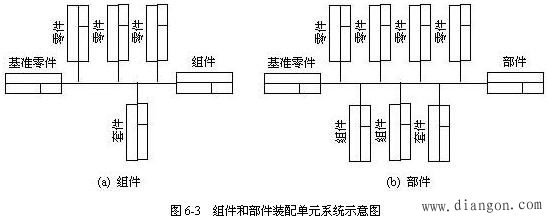

组件与套件的区别在于组件在以后的装配中可拆，而套件在以后的装配中一般不再拆开，可作为一个零件参加装配。图6-2b为一个组件示例，其中蜗轮和齿轮合件是先前准备好的一个套件，阶梯轴为"基准零件"。 图6-3a所示为组件装配系统图。

4、部件

在一个基准零件上，装上若干个组件、套件和零件就构成部件。同样，一个部件只能有一个基准零件，由它来联接各个组件、套件和零件，决定它们之间的相对位置。为形成部件而进行的装配工作称之为部装。如图6-3b所示。

5、机器

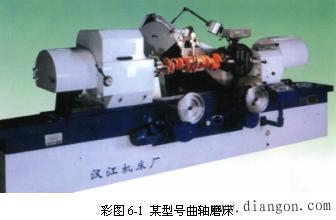

在一个基准零件上，装上若干个部件、组件、套件和零件就成为机器或称产品。一台机器只能有一个基准零件，其作用与上述相同。为形成机器而进行的装配工作，称之为总装。如一台曲轴磨床就是由主轴箱、进给箱、溜板箱等部件和若干组件、套件、零件所组成，而床身就是基准零件，见彩图6-1所示。
