速度继电器结构与选用

速度继电器常用于电动机反接制动电气控制线路中，当电动机轴速度达到规定值时速度继电器动作，当电动机轴速度下降到接近零时速度继电器触头自动及时切断控制支路。
速度继电器结构
速度继电器的转子2由永磁材料制成并与电动机同轴联接，电动机转动时永磁转子跟随电动机转动，笼形绕组4切割转子磁场产生感应电动势及环内电流，环内电流在转子磁铁作用下产生电磁转矩使笼形绕组套3跟随转子转动方向偏转，即转子顺时针转动时，笼形绕组套随之顺时针方向偏转，而转子逆时针方向转动时，笼形绕组套就随之逆时针偏转。

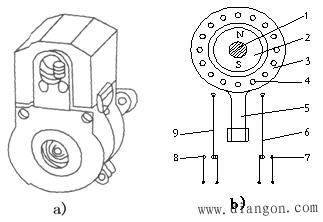

速度继电器 a)外形 b)结构 1-转轴 2-永磁转子 3-绕组套 4-笼形绕组 5-摆锤? 6、9-簧片 7、8-静触头

笼形绕组套偏转时带动下方的摆锤摆动并相应的簧片6或9，由此改变左方的顺时针转向触头或右方逆时针转向触头的通断状态。
速度继电器各部件的图形文字符号见图。

速度继电器各部件图形文字符号 a)速度继电器转子 b)速度继电器常开触头 c)速度继电器常闭触

速度继电器选用
速度继电器主要根据电动机的额定转速进行选用。
