电动式仪表及应用

1.电动式仪表的结构和工作原理
.
电动式测量机构是利用导线间电动力作用而产生转动力矩的。电动式仪表主要是由电流（固定）线圈和电压（可动）线圈组成。当电流线圈和电压线圈依次通入直流电流I1 和 I2 时，转动力矩T 与两电流的乘积成正比,表针的偏转角为
当电流线圈和电压线圈依次通入交流电流i1（有效值为I1 ）和 i2 (有效值为 I2 )时，转动力矩 T 为: 式中， 为电流 i1 与 i2 的相位差。表针的偏转角θ为:

测量直流功率时，表针的偏转角为:

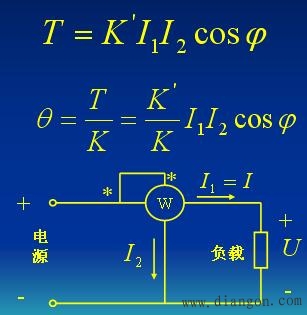

测量单相有功功率时，通入电流线圈的电流I1 仍等于负载电流I，进入电压线圈的电流 I2 正比于负载电压U，表针的偏转角θ为 :
3.三相有功功率的测量

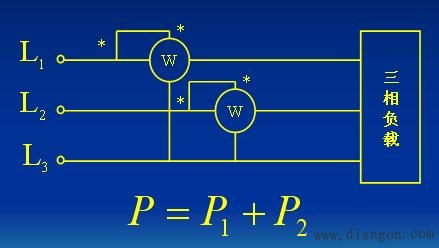

对于三相三线制电路 ，不管负载对称与否，均可用两只单相功率表来测量三相总功率。
