机床夹具的组成

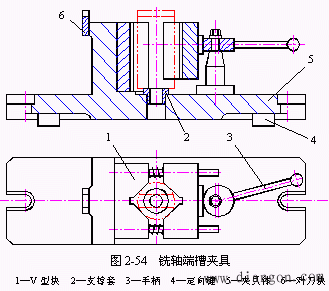

　　图是一个铣削轴端槽的夹具。工件以外圆和端面为定位基准，放在一个固定V形块1和支承套2上定位，转动手柄3，偏心轮推动活动V形块夹紧工件。对刀块6用来确定铣刀相对工件的位置。所有的装置和元件都装在夹具体5上。为了方便地确定夹具在机床上的正确位置，在夹具底部装有定向键（图2-54中的件4）。安装夹具时只要将两个定向键放入铣床工作台的T型槽中并靠向一侧，则不需再进行找正便可将夹具固紧在机床工作台上。

　　由上述分析可见，机床夹具的组成部分如下：
　　1）定位元件及定位装置 它们是用来确定工件在夹具上位置的元件或装置，如图中的固定V形块、支承套等。
　　2）夹紧元件及夹紧装置 如图中的偏心轮、手柄及活动V形块等。
　　3）对刀及导向元件 它们是用来确定刀具位置或引导刀具方向的元件，如图中的对刀块，钻夹具中的钻套等。
　　4）联接元件 它们是用来确定夹具和机床之间正确位置的元件，如图中的定向键等。
　　5）其它元件及装置 如某些夹具中的分度装置、防错（防止错误安装）装置、为便于卸下工件而设置的顶出器等。
　　6）夹具体 将上述元件和装置连成整体的基础件，如图中的夹具体5。
