电气原理图中的图幅分区规则

为了确定图上内容的位置及其用途，应对一些幅面较大、内容复杂的电气图进行分区。
1．分区方法及其标注
垂直布置电气原理图中，上方一般按主电路及各功能控制环节自左至右进行文字说明分区，并在各分区方框内加注文字说明，帮助机床电气原理的阅读理解；下方一般按“支路居中”原则从左至右进行数字标注分区，并在各分区方框内加注数字，以方便继电器、接触器等电器触头位置的查阅。“支路居中”原则是指各支路垂线应对准数字分区方框的中线位置。
对于水平布置的电气原理图，则实现左右分区。左方自上而下进行文字说明分区，右方自上而下进行数字标注分区。
2．触头索引代号
电气原理图中的交流接触器与继电器，因线圈、主触头、辅助触头所起作用各不相同，为清晰地表明机床电气原理图工作原理，这些部件通常绘制在各自发挥作用的支路中。在幅面较大的复杂电气原理图中，为检索方便，就需在电磁线圈图形符号下方标注电磁线圈的触头索引代号。

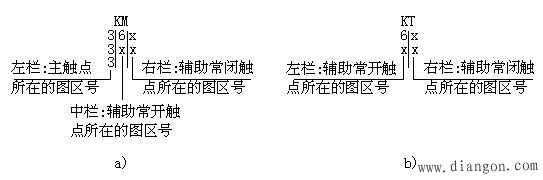

电磁线圈的触头索引代号
a)接触器触头索引代号 b)继电器触头索引代号
对于接触器触头索引代号分为左中右三栏，左栏数字表示主触头所在的数字分区号，中栏数字表示常开辅助触头所在的数字分区号，右栏则表示常闭辅助触头所在的数字分区号。
对于继电器触头索引代号分为左右两栏，左栏表示常开触头所在数字分区号，右栏表示常闭触头所在数字分区号。
