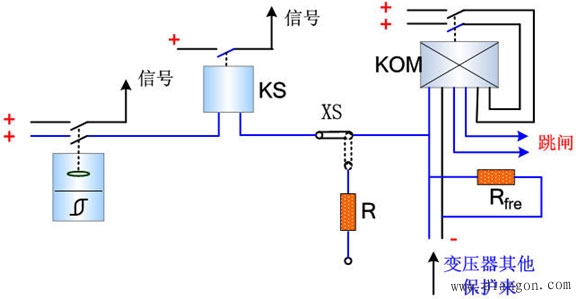

瓦斯保护的原理接线

①接线原理：

上面的触点表示“轻瓦斯保护”，动作后经延时发出报警信号。下面的触点表示“重瓦斯保护”，动作后起动变压器保护的总出口，使断路器跳闸。

②KOM作用：

当油箱内部发生严重故障时，由于油流的不稳定可能造成干簧触点的抖动，此时为使断路器能可靠跳闸，应选用具有电流自保持线圈的出口中间继电器KOM，动作后由断路器的辅助触点来解除出口回路的自保持。

③切换片XS作用：为防止变压器换油或进行试验时引起重瓦斯保护误动作跳闸可利用切换片XS将跳闸回路切换到信号回路。
