传感器信号的采样/保持
时间：2023-03-15作者：佚名
|
对输入信号处于采样状态。能完成这种功能的器件叫采样/保持器。采样/保持器在保持阶段相当于一个“模拟信号存储器”。在模拟量输出通道,为使输出得到一个平滑的模拟信号,或对多通道进行分时控制时,也常使用采样/保持器。
1. 采样/保持器的原理
采样/保持器由存储电容C,模拟开关S等组成,如图1所示。

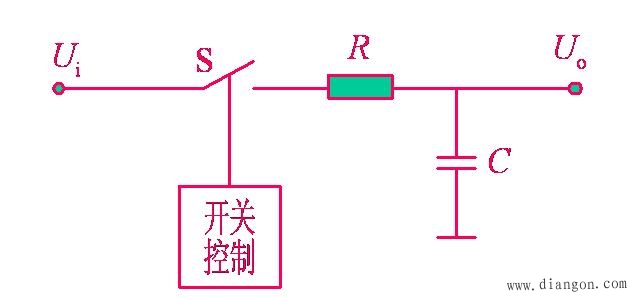

图1 采样/保持原理
2. 集成采样/保持器
集成采样／保持器的特点是：
（1）采样速度快、精度高。
（2 下降速率慢。
下面以LF398为例,介绍集成采样／保持器的原理。图2为LF398的原理图。其内部由输入缓冲级、输出驱动级和控制电路三部分组成。

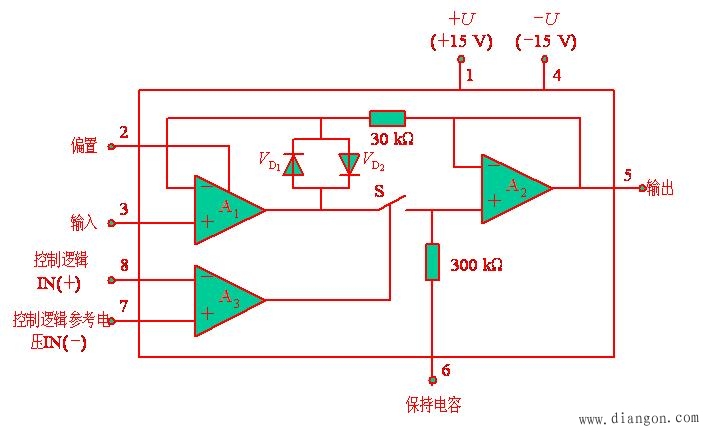

图2LF398的原理图
主要技术指标有：
（1） 工作电压： ±5～±18 V。
（2） 采样时间： ≤10 μs。
（3） 可与TTL、PMOS、CMOS兼容。
（4） 当保持电容为0.01μF时,典型保持步长为0.5 mV
（5） 低输入漂移,保持状态下输入特性不变。
（6） 在采样或保持状态时高电源抑制。

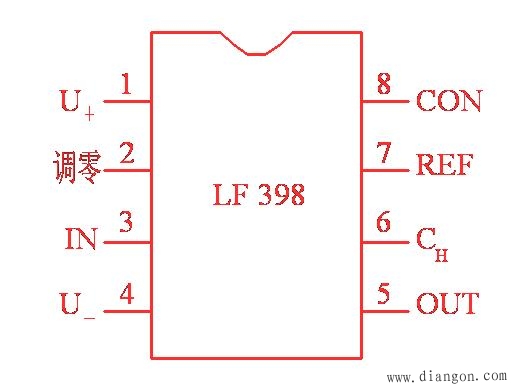

图3 LF398的外引脚图

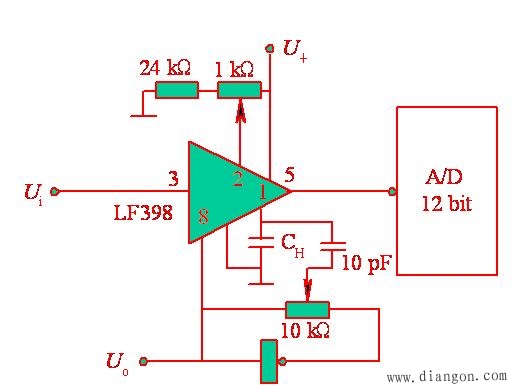

图4 LF398的典型应用图 |
