CIMS的体系结构

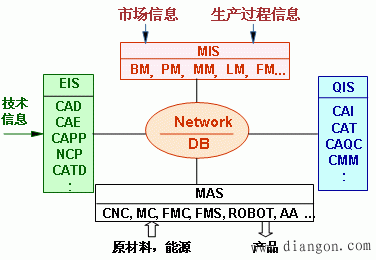

图1 CIMS结构
　　1）工程技术信息分系统（EIS或TIS） 包括计算机辅助设计（CAD），计算机辅助工程分析（CAE），计算机辅助工艺过程设计（CAPP），计算机辅助工装设计（CATD），数控程序编制（NCP）等。
　　2）管理信息分系统（MIS） 包括经营管理（BM），生产管理（PM），物料管理（MM），人事管理（LM），财务管理（FM）等。
　　3）制造自动化分系统（MAS） 包括各种自动化设备和系统，如计算机数控（CNC），加工中心（MC），柔性制造单元（FMC），柔性制造系统（FMS），工业机器人（Robot），自动装配（AA）等。
　　4）质量信息分系统（QIS） 包括计算机辅助检验（CAI），计算机辅助测试（CAT），计算机辅助质量控制（CAQC），三坐标测量机（CMM）等。
　　5）计算机网络与数据库分系统（Network
