彩电公共通道电路原理与维修

C2162型彩电的公共电路由波段切换和高频调谐器电路，中频通道电路，AV/TV转换电路组成。需要结合各电路的不同电路功能和相应的理论框图，查阅相关重要元器件的手册，分析电路原理和信号走向。教材详细给出了电路图，电路功能介绍，请注意对照电路图，进行电路分析。详见3.1.2节。

（一）、波段切换和高频调谐电路

这部分电路主要由控制用单片机D001（TMP47C433AN）,波段切换开关，高频调谐器，螺旋滤波器，集成电路TA7680AP，模拟开关组成。主要完成根据用户需求，锁定节目频道，而后将射频电视信号转换为中频电视信号。具体电路详见教材图3-5。

用户频道选择信息由控制用单片机分析后，输出相应的控制信号到波段切换开关，转换为高频调谐器可以接受的三种控制信号，实现不同频道的选择。在本振电路支持下，得到相应频道的中频电视信号，输出到TA7680AP，继续中频电路的处理。应该注意，AFT，AGC电路反馈回来的调整信号。

（二）、集成电路TA7680AP

TA7680AP包含有中频通道电路和伴音电路中的小信号处理2个部分，中频通道电路包含了图像中频放大，视频检波，视频放大，消噪电路，中放和高放AGC，自动频率控制电路等。它与声表面波滤波器配合组成完整的中频通道电路。

TA7680AP的内部方框图和引脚功能图见图1。

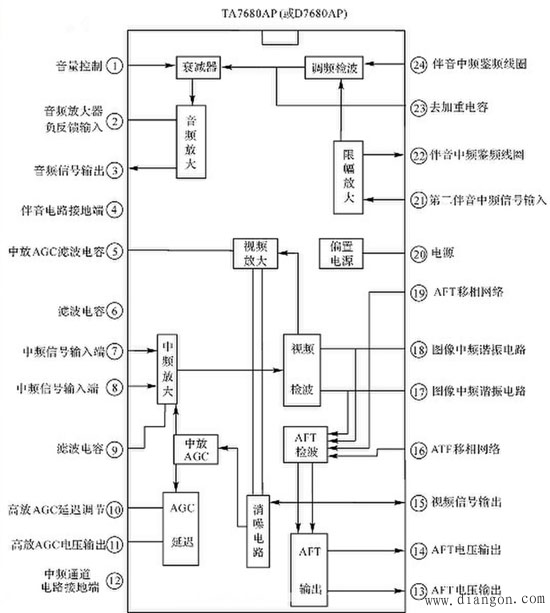

图1 TA7680AP内部方框图和引脚功能

（三）.中频通道电路

以TA7680AP为核心芯片构成该部分电路。实现了中频信号放大，视频检波，并提供了AGC，AFT电路的控制信号。

（四）. AV/TV转换电路

该部分电路可以将电视机接收解调的视频图像信号和音频伴音信号输出供其他视音频设备使用，也可将其他视音频设备输出的信号加到电视机上进行显示和放音。

故障维修实例

1. 了解故障现象；

2. 分析故障原因；

3.对照前述电路，理解维修操作流程。

在相应的维修实验环节中，去实践操作。
