B.Data与WinCC系统通信的架构
时间：2023-03-15作者：佚名
|
能管系统中，许多情况下采用WinCC作为能源监控站，采集现场测量仪表的数据，然后从WinCC中传送数据到B.Data系统中，基于WinCC的配置结构，主要有如下架构：

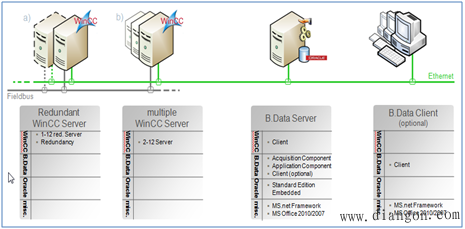

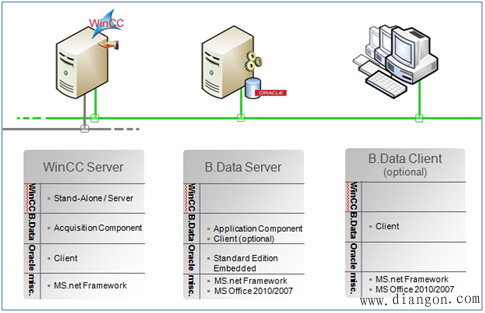

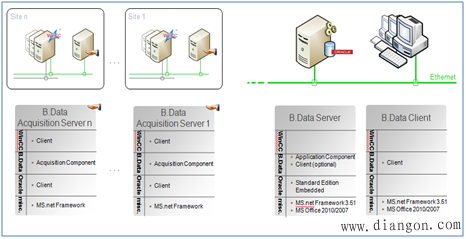

测试环境本系统是在B.Data V6.0版本下进行的测试。 操作步骤1. WinCC非冗余单B.Data采集站 如下图1，采集客户端直接安装在WinCC Server上面，如果有WinCC的客户端，也可以安装在客户端上，这种架构，需要注意的是现场能源采集点一般少于1000个变量。 图1. 2. WinCC冗余单B.Data采集站 如下图2，采集客户端直接安装在WinCC客户端上，这种架构，需要注意的是现场能源采集点一般少于1000个变量。WinCC分布式和多用户系统都是适用的。 图2. 3. 多B.Data采集站 如下图3，采集客户端直接安装在WinCC Server上面，如果有WinCC的客户端，也可以安装在客户端上，这种架构下，存在着多个采集服务器。需要注意的是现场能源采集点一般是10000~30000个变量。

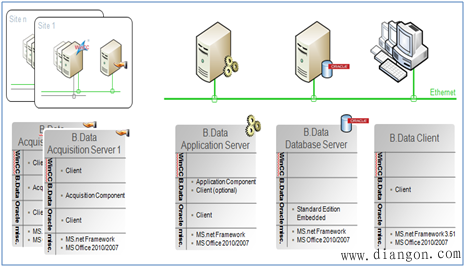

图3. 4. 多B.Data采集站（超大采集点数） 如下图4，采集客户端直接安装在WinCC Server上面，如果有WinCC的客户端，也可以安装在客户端上，这种架构下，存在着多个服务器。需要注意的是现场能源采集点一般是超过30000个变量。所以需要将Function Server和Database Server分别在不同的服务器上部署。
图4. 5. WinCC分布式和多用户架构 B.Data从WinCC中取得数据，不管WinCC是分布式或多用户架构，将B.Data的采集客户端安装在WinCC的相应客户端上，都是可行的。 |
