变压器绕组的极性
时间：2023-03-15来源：佚名
|

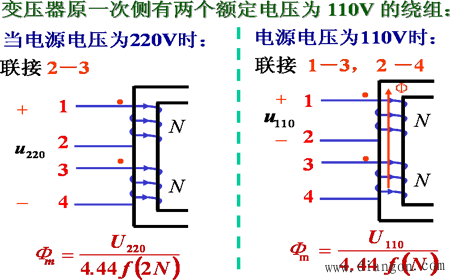

1. 同极性端 ( 同名端 ) 当电流流入 ( 或流出）两个线圈时，若产生的磁通方向相 同，则两个流入 ( 或流出）端称为同极性端。 或者说，当铁心中磁通变化时，在两线圈中产生的感应电动势极性相同的两端为同极性端。 同极性端用 “ ? ” 表示 。 2. 线圈的接法 变压器原一次侧有两个额定电压为 110V 的绕组：

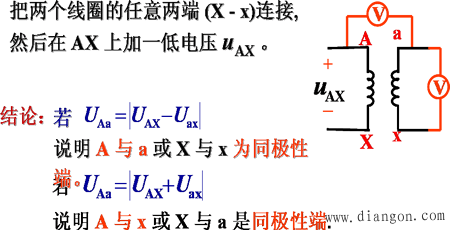

3. 同极性端的测定方法 方法一：交流法

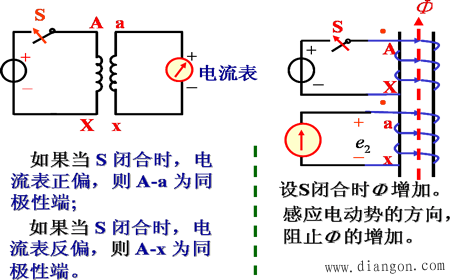

方法二：直流法
|
