电器安装接线图的绘制

一．电器布置原则
　1）体积大和较重的电器应安装在控制板的下面。
　2）安放发热元件时，必须注意电柜内所有元件的温升保持在它们的允许极限内。对散发很大热量的元件，必须隔开安装，必要时可采用风冷。
　3）为提高电子设备的抗干扰能力，除采取接参考电位电路或公共连接等措施外，还必须把灵敏的元件分开、屏蔽或分开加屏蔽。
　4）元件的安排必须遵守规定的间隔（参见GB5226-85）和爬电距离。并应考虑有关的维修条件。经常需要维护检修操作调整用的电器，安装位置要适中。
　5）尽量把外形及结构尺寸相同的元器件安装在一起、以利安装和补充加工。布置要均称、美观。
二．常用配线方式
　　1．根据机床电器布置位置，绘制机床内部接线图。对于简单的电气系统，可直接画出两个元件之间的联线。对于复杂的电气系统，接线关系采用符号标准，不直接画出两元件之间的联线。
　　2．分线盒进线和出线的接线关系要表示清楚，接线板的线号要排列清晰，便于查找及配线施工。常用的配线方式参见表。

表 常用配线方式

配线方式	使用场合	优 点	缺 点	所需施工员
板前配线	用于电气系统比较 简单，电器元件较少的 情况下，对控制板或配 电盘进行配线。	1．直观 2．便于查找线路 3．维护检修方便	1．工艺较为复杂 2．需要熟练技术工人 3．走线占地面积大，导 　 线需用量大	一个配线工
板后 交叉配线	用于电气系统比较 复杂，电器元件较多的 情况，对控制板或控制 柜进行配线。	1．外观整齐、美观 2．省导线，走线面积小 3．结构紧凑 4．施工方便 5．工艺性较好	1．需要增加穿线板结构 2．仅适于小批量生产	配线、查找 线共需两人
行线槽 配线	各种场合均适用	1．便于施工走线查找、维 　 护、检修方便 2．工艺性好，配线操作易 3．可用软导线配线 4．适于大批量生产	1．增加行线槽结构 2．走线占地面积较大， 　 导线需用量较多	—个配线工

三．电气安装接线图的绘制

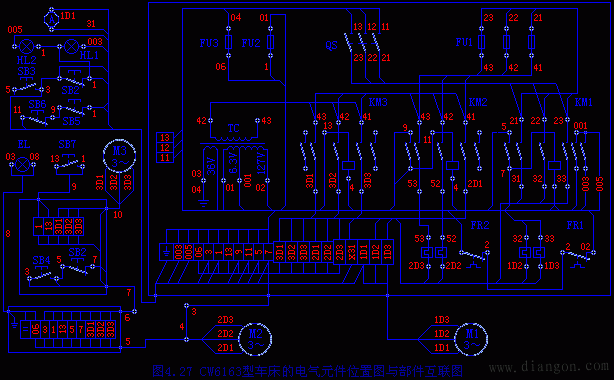

　　元件位置图上必须明确电气元件（如接线板、插接件、部件和组件等）的安装位置。其代号必须与有关电路图和清单上所用的代号一致，并注明有关接线安装的技术条件。位置图一般还应留出为改进设计所需的空间及导线槽(管)的位置。图4.27、图4.28分别为CW6163、CY6140车床的电气安装接线图。
