电能计量装置的整体接线

电能计量装置的整体接线是指将有功、无功电能表和互感器通过二次回路有机地连接起来，以完成一定的计量任务。三相电路中电能计量装置一般都装在专用的计量柜(角)上，互感器与电能表之间通过专用导线或一次电缆连接，并有专门标志的接线试验端子和相应的接线展开图，以便带电拆装电能表、现场检验电能表以及检查接线时使用。

一般有两种常见的电能计量装置的接线图。

1、三相四线电路电能计量装置整体接线（高供低量电能计量装置的接线），如图1所示。该接线方式适合于低压三相四线中有功、无功电能的计量。常见于实行两部制电价的动力与生活用电的客户。

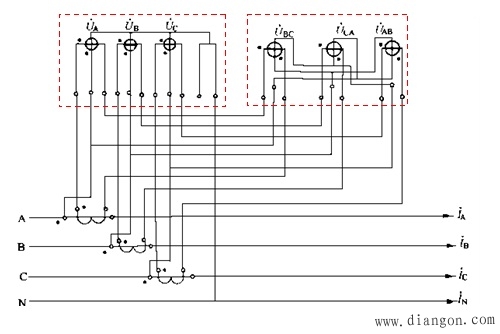

图1 三相四线有功电能表与无功电能表经电流互感器接入的联合接线图

2、三相三线电路电能计量装置整体接线（高供高量电能计量装置的接线），如图2所示。该方式适合于无中性点直接接地的高压三相三线系统中有功、无功电能的计量。

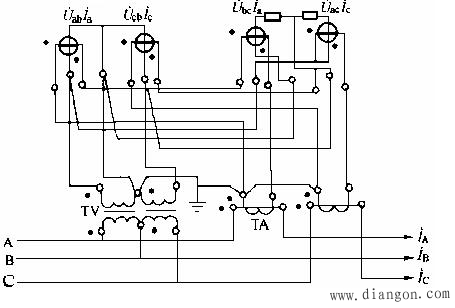

图2 三相三线电能计量装置整体的接线图

3、三相电路双向计费计量装置整体接线

（1）三相四线电路中双向送、受电的感应式有功、无功电能表带TA接线图,如课本图4-14。

（2）三相三线电路中双向送、受电的感应式有功、无功电能表带TV、TA接线图,如课本图4-16。

说明: （1）为防止电能表反转，每一块电能表都要安装防倒转的止逆器。（2）由于电子式三相三线多功能电能表,具有双向电能分开计量的功能,因此,只需按三相三线有功电能表的接线方式接入一块电子式三相三线多功能电能表,就可以完成上述四块表的功能。
