液位控制器（也叫水位开关）

1.浮球磁性开关

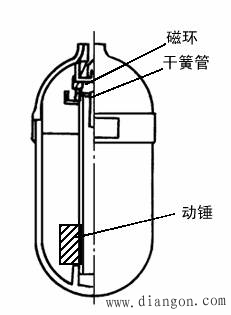

1）组成：工程塑料浮球、外接导线及密封在浮球内的干簧管、磁环和动锤
2）干簧管工作原理
3）浮球磁性开关工作原理
当动锤离开磁环时，由于磁环轴向已充磁，其安装位置偏离舌簧管中心，干簧管接点处于断开状态。
当动锤靠紧磁环时，两簧片被磁化，产生相反的极性而相互吸合，干簧管接点处于闭合状态。


①液面上升过程
浮球正置→（翻转）平置→斜置→动锤依靠自重滑近干簧管，接点处于吸合状态→反置。
②液面下降过程
浮球反置→平置→斜置→动锤依靠自重滑离干簧管，接点处于断开状态→正置。

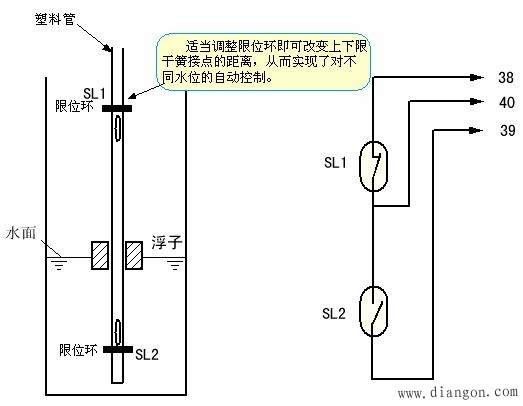

2.浮子式磁性开关
