电冰箱的组成

1.电冰箱的简介

（1）电冰箱的分类

根据结构可分为单门、双门、三门、对开门电冰箱。根据食品表面有无结霜可分为直冷式与间冷式电冰箱。

（2）电冰箱的型号

图1 直冷式电冰箱的型号标注法

图2 间冷式电冰箱的型号标注法

（3）电冰箱的组成

电冰箱主要由制冷系统与电气控制系统组成。制冷系统主要由压缩机、冷凝器、干燥过滤器、毛细管、蒸发管，以及制冷剂等组成。

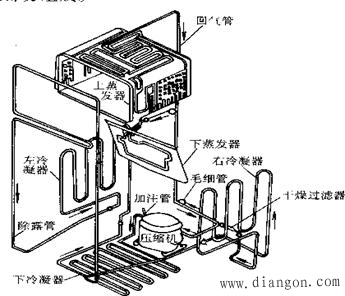

图3 电冰箱制冷实物分布图

2、压缩机

压缩机是电冰箱制冷循环系统的动力部分，它起着把电能转换成机械能，机械能转换成制冷剂热能的作用。

目前使用的压缩机有往复式与旋转式压缩机两大类。

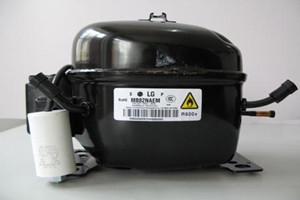

图4 压缩机实物图

压缩机工作时，制冷剂气体从涡旋定子涡卷得吸气口被吸入，再定子涡卷与转子涡卷所形成的空间被压缩，经过压缩后的高压制冷剂气体从涡卷定子中心排气口排出。因此，涡旋式压缩机的负载均衡，振动小，电动机、压缩机的工作效率高。现在有些厂家生产的电冰箱也改用了涡旋式或其它旋转式压缩机。
