影响切削表面塑性变形和积屑瘤的因素

图示出了加工塑性材料时切削速度对表面粗糙度的影响。切削速度v处于20～50m/min时，表面粗糙度值最大，这是由于此时容易产生积屑瘤或鳞刺。积屑瘤已在3.4节中介绍，鳞刺是指切削加工表面在切削速度方向产生的鱼鳞片状的毛刺。在切削低碳钢、中碳钢、铬钢、不锈钢、铝合金、紫铜等塑性金属时，无论是车、刨、钻、插、滚齿、插齿和螺纹加工工序中都可能产生鳞刺。积屑瘤和鳞刺均使表面粗糙度值加大。当切削速度超100m/min时，表面粗糙度值下降，并趋于稳定。在实际切削时，选择低速宽刀精切和高速精切，往往可以得到较小的表面粗糙度值。

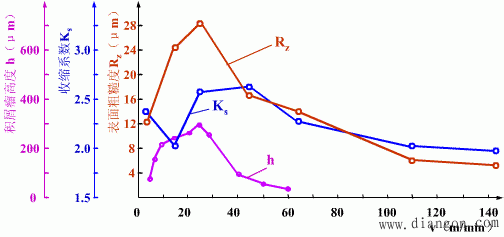

图1 切削45钢时切削速度与粗糙度关系
一般说，材料韧性越大或塑性变形趋势越大，被加工表面粗糙度就越大。切削脆性材料比切削塑性材料容易达到表面粗糙度的要求。对于同样的材料，金相组织越是粗大，切削加工后的表面粗糙度值也越大。为减小切削加工后的表面粗糙度值，常在精加工前进行调质等处理，目的在于得到均匀细密的晶粒组织和较高的硬度。
　　此外，合理选择切削液，适当增大刀具法前角、提高刀具的刃磨质量等。均能有效地减小加工表面粗糙度值。
