电磁式低压电器的结构和工作原理

1、电磁机构

1．组成：电磁机构一般由铁芯、衔铁及线圈等几部分组成。按通过线圈的电流种类分有交流电磁机构和直流电磁机构；按电磁机构的形状分有E形和U形两种；按衔铁的运动形式分有拍合式和直动式两大类。

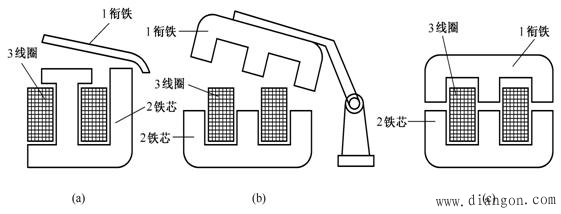

如图1-1所示。图1-1（a）为衔铁沿棱角转动的拍合式铁芯，图1-1（b）为衔铁沿轴转动的拍合式铁芯，图1-1（c）为衔铁直线运动的双E形直动式铁芯。

图1-1 常用的电磁机构

交流电磁机构和直流电磁机构的铁芯（衔铁）有所不同，直流电磁机构的铁芯为整体结构，以增加磁导率和增强散热；交流电磁机构的铁芯采用硅钢片叠制而成，目的是减少在铁芯中产生的涡流，使铁芯发热。此外交流电磁机构的铁芯有短路环，以防止电流过零时（滞后90°）电磁吸力不足使衔铁振动。

2．原理：当线圈中有工作电流通过时，通电线圈产生磁场，于是电磁吸力克服弹簧的反作用力使得衔铁与铁芯闭合，由连接机构带动相应的触头动作。

3．作用：将电磁机构中线圈中的电流转换成电磁力，带动触头动作，完成通断电路的控制作用，将电磁能转换成机械能。

2、触头系统：触头是用来接通或断开电路的，其结构形式有很多种。

1．按其接触形式分：按其接触形式分为点接触、线接触和面接触3种。

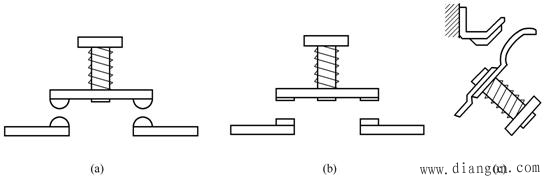

如图1-2所示。图1-2（a）为点接触的桥式触头，图1-2（b）为面接触的桥式触头，图1-2（c）为线接触的指形触头。点接触允许通过的电流较小，面接触和线接触允许通过的电流较大。

图1-2 常见的触头结构

2．按控制的电路分：按控制的电路分为主触头和辅助触头。主触头用于接通或断开主电路，允许通过较大的电流。辅助触头用于接通或断开控制电路，只允许通过较小的电流。

3．按原始状态分：按原始状态分为常开触头和常闭触头。当线圈不带电时，动、静触头是分开的称为常开触头；当线圈不带电时，动、静触头是闭合的称为常闭触头。

3、灭弧系统

1．电弧的产生：电弧产生高温并有强光，可将触头烧损，并使电路的切断时间延长，严重时可引起事故或火灾。

2．电弧的分类：电弧分直流电弧和交流电弧，交流电弧有自然过零点，故其电弧较易熄灭。

3．灭弧的方法：

（1）机械灭弧：通过机械将电弧迅速拉长，用于开关电路。

（2）磁吹灭弧：在一个与触头串联的磁吹线圈产生的磁力作用下，电弧被拉长且被吹入由固体介质构成的灭弧罩内，电弧被冷却熄灭。

（3）窄缝灭弧：在电弧形成的磁场、电场力的作用下，将电弧拉长进入灭弧罩的窄缝中，使其分成数段并迅速熄灭，如图1-3所示，该方式主要用于交流接触器中。

（4）栅片灭弧：当触头分开时，产生的电弧在电场力的作用下被推入一组金属栅片而被分成数段，彼此绝缘的金属片相当电极，因而就有许多阴阳极压降，对交流电弧来说，在电弧过零时使电弧无法维持而熄灭，如图1-4所示，交流电器常用栅片灭弧。

图1-3 窄缝灭弧室的断面 图1-4 金属栅片灭弧示意图

1一灭弧栅片 2一触头 3一电弧
