无时限电流速断保护

无时限电流速断保护（又称电流Ⅰ段保护）反应电流升高而不带动时限动作的保护。

1．无时限电流速断保护特点

①保护区受运行方式、故障类型影响，由以下两个方程可以计算出电流Ⅰ段保护的最大、最小保护区lmax、lmin。

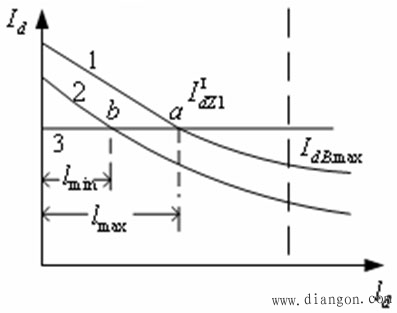

如下图所示曲线为短路电流曲线，表示在一定系统运行方式下短路电流与故障点远近的关系。

图中：
1：最大运行方式下d(3)
2：最小运行方式下d(2)
3：保护1第一段动作电流

②电流Ⅰ段保护不能保护本线全长，在线路末端发生短路时，短路电流小于整定值，保护不动作，如图所示，所以线路上只配有电流Ⅰ段不能切除所有故障。

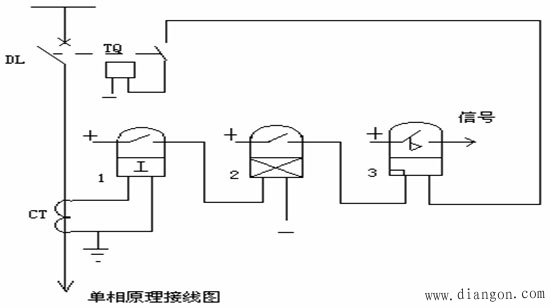

2．无时限电流速断保护原理接线

如图下所示：电流继电器动作时其触点闭合，中间继电器得电，由中间继电器KM触点接通线路断路器跳闸回路，同时信号继电器KS发出保护跳闸信号。

3．整定计算（动作电流的计算过程）

为保证选择性，保护P1的动作电流 应大于被保护线路MN末端最大的外部短路电流 。

短路电流计算公式如下：

三相短路时： ；两相短路时：

短路电流大小由以下因素决定：

a.系统运行方式（简称运方）：系统电源等效阻抗与电源投入数量、电网结构变化有关，最大时短路电流最小，称为最小运方；最小时短路电流最大，称为最大运方。

b.故障点远近：故障点越近 越小，短路电流越大。

c.短路类型： 。
