限时电流速断保护

限时电流速断保护（又称电流Ⅱ段保护）,目的是保护本线路全长，Ⅱ段保护的保护必然会伸入下线（相邻线路）。

1．限时电流速断保护的原理接线

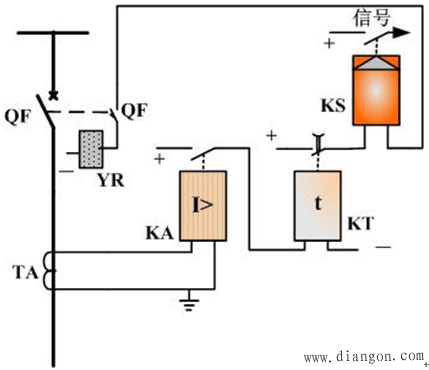

如下图所示：由电流继电器KA、时间继电器KT和信号继电器KS所组成。

2. 限时电流速断保护整定

原则是与下线Ⅰ段保护配合

（1）动作时限配合：

（2）保护区配合：

Ⅱ段保护区不伸出下线Ⅰ段保护区。

电流Ⅱ段保护整定公式如下：

式中Krel为可靠系数，考虑到短路电流中的非周期分量已衰减，取1.1～1.2。

3. 灵敏度校验

保护反应故障能力以灵敏度系数 Ksen表示：

灵敏度合格 ，当灵敏系数不能满足要求时：

4．小结

①限时电流速断保护的保护范围大于本线路全长。

②依靠动作电流值和动作时间共同保证其选择性。

③与第Ⅰ段共同构成被保护线路的主保护，兼作第Ⅰ段的近后备保护。
