如何提高低成本开关电源的能源效率

　　低电流开关稳压器IC通常使用达灵顿管作为输出开关。在这种情况下，电源转换效率可以借由两个便宜的元器件得到提高。

　　为使之成为可能，芯片上应当有一个针对驱动器晶体管Q1集电极的单独引脚（图1）。在启动时，D1针对Q1的集电极电流形成一条通路。此后，D1和C1形成一个电流累加整流器，增加Q1的集电极电压和电流，从而降低闭合开关Q2上的电压降。

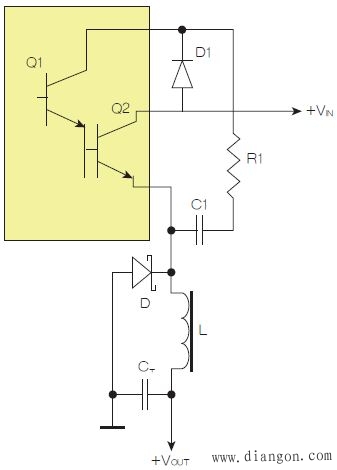

　　图1:为了实现用两个元器件提升电源转换效率，芯片上应有针对驱动器晶体管Q1集电极的单独引脚。

　　该电路的另一优点是能在输入电压较低的情况下工作。由于驱动器集电极上的电压有所上升，电路可支持更宽的输入范围。

　　C1的值取决于开关频率。一般情况下，数值范围为47nF~150nF。

　　根据输入电压和Q1的参数，可能需要使用电阻器R1防止Q2发生硬饱和，或限制Q1的集电极电流。大多数情况下无需使用该电阻器（即R1=0Ω）。

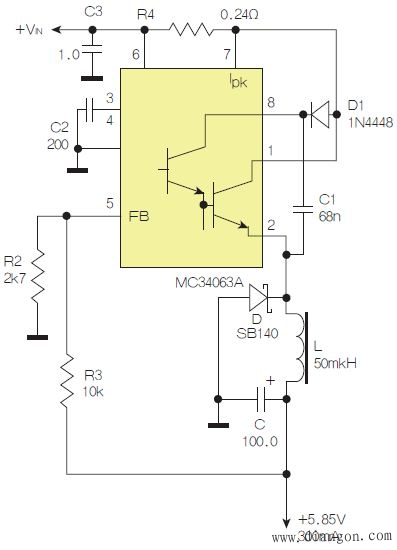

　　本设计实例的一个例证如图2所示，该例证采用了降压配置中广泛使用的MC33063/MC34063。

　　图2:采用降压配置中广为使用的MC33063/MC34063的一个示例。

　　当Vin=12V时，上述配置（加载了24Ω电阻）的效率为85%，最低输入电压为7.5V。

　　在同等条件下，未配备C1和D1且引脚1和8相连的标准电路的效率为78%，最低输入电压为8.2V。

　　该方法同样适用于反相转换器配置。
