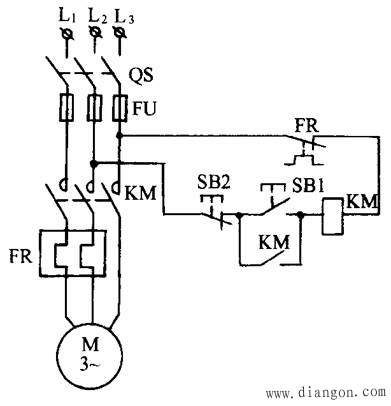

接触器控制电动机单向连续运转控制电路

1.电路的构成
主电路－－由刀开关、熔断器、接触器的常开主触头、热继电器热元件与电动机构成。
控制电路－－由启动按钮、停止按钮、接触器的线圈和常开辅助触头，热继电器的常闭触头和控制回路熔断器构成。
2.工作原理
描述方式：
电动机启动运转
启动：QS↑→SB2↑→KM↑
自锁
停止：SB1↑→KM↓→电动机停止旋转
依靠接触器自身辅助触头而使其线圈保持通电的现象，称自锁。这对起自锁作用的辅助触头，称自锁触头。
3.电路的保护功能
1)电路短路保护
2)过载保护
3)欠压保护与失压保护
当电源电压恢复正常时，接触器线圈也不可能自行通电，只有在操作人员再次按下启动按钮后，电动机才能启动。
①防止电压严重下降时电动机低电压运行。
②防止电源电压恢复时，电动机突然启动运转而造成设备和人身事故。
③避免电动机同时启动而造成电压的严重下降。
4.电动机的点动控制
点动控制与连续运行的控制的区别主要在自锁触头上。
对于点动控制电路，没有自锁触头。由于点动按钮兼有停止按钮作用，故不另设停止按钮。对于连续运行控制电路，必须设有自锁触头，并另设停止按钮。两者结合，就构成既有点动又有运行的控制电路。
