AutoCAD中定制电器图库

绘制电气控制线路图是积累工作资料的一项重要内容，可采用辅助绘图软件提高工作效率。AutoCAD2006是常用的电气辅助设计软件之一。利用AutoCAD2006的工具选项板，将电气图常用电气图形文字符号定制在工具选项板中，提高电气图绘制速度。
图形符号绘制
交流接触器主触头的图形文字符号定制时先设计主触头图形尺寸，为了与其它电器元件对应尺寸一致，尺寸参考设计为：基本间距M=4.8mm，倾角a=30°，触头触点直径d=1.6mm，其余线间距取0.75M、1.5M等。

接触器主触头图形尺寸

电气图常用图形尺寸设计后，在AutoCAD 2006环境下，绘制电气图常用图形及文字符号，见图。

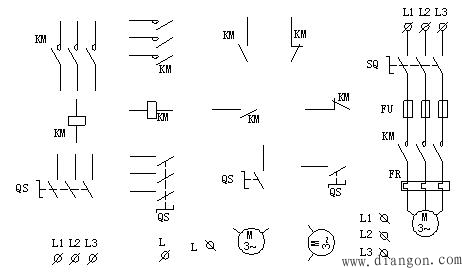

电气图部分常用图形文字符号

图形符号块定义
选择菜单项“绘图”∣“块”∣“创建”，即执行block命令进行，在弹出的“块定义”对话框，按图设置。

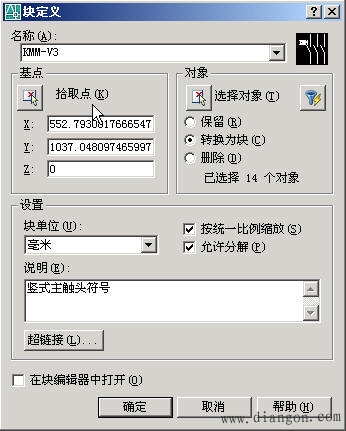

定义块对话框

块的命名应具有一定的含义并方便记忆，例如主触头块名取为KMM-3V（KM表示接触器，M表示主触头， 3表示3极，V表示竖式布置），单击“拾取点”按钮后，在AutoCAD绘图界面中拾取图中第1条竖线的上端点作为块基点，自动回到“块定义”对话框。
单选“转换为块”单选按钮，再单击“选择对象”按钮，又回到AutoCAD绘图界面中。选择所有接触器主触头图形后右击，AutoCAD自动回到“块定义”对话框，填写说明文字后单击对话框中的“确定”按钮，完成块定义。
所有电气图常用图形文字符号块定义完成后，给文件取名（例如取名为电器图形文字符号库），然后保存到磁盘（如存在D盘）。
定制工具选项板
选择菜单项“工具” ∣“设计中心”，或单击标准工具栏上“设计中心”快捷按钮，AutoCAD2006弹出“设计中心”窗口。

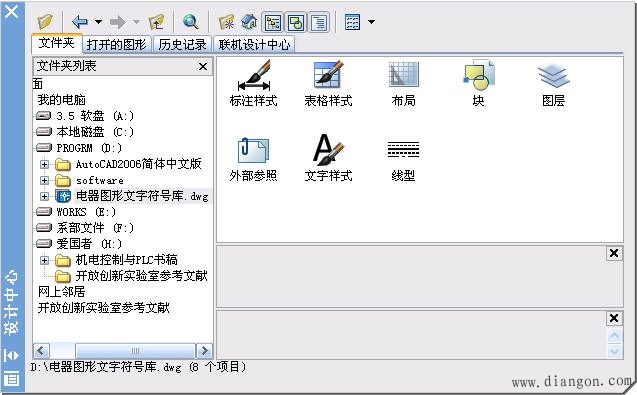

显示命名对象项

在窗口左边的文件列表夹中找到“电器图形文字符号库.dwg”文件，窗口右边会显示对应的命名对象项，右击文件名“电器图形文字库.dwg”文件，从弹出的快捷菜单中选择“创建工具选项板”，即可在工具板中创建新选项卡。
创建电器图库选项板后，在工具选项板上右击，在弹出的快捷菜单中选择“重命名选项板”，将该选项板命名为“电气”，选取某一图形文字符号，将之拖到AutoCAD绘图界面中，就可将该电气图形文字符号插入到当前图形。

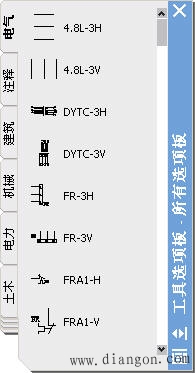

创建后的电器图库工具选项板
