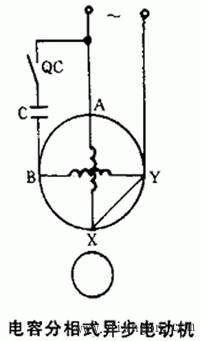

电容分相式异步电动机的接线原理图

　　定子上有两个绕组AX和BY，AX为运行绕组(或工作绕组)，BY为启动绕组，它们都嵌入定子铁心中，两绕组的轴线在空间互相垂直。在启动绕组BY电路中串有电容C，适当选择参数使该绕组中的电流ｉB在相位上超前AX绕组中的电流ｉA90o。
　　电动机启动后，当转速达到额定值附近时，借离心力的作用，将QC打开，此后电动机就成为单相运行了，此种结构型式的电动机，称为电容分相启动电动机。也可不用离心开关，即在运行时并不切断电容支路，称为电容分相运转电动机。
