集成运算放大器的基本概念

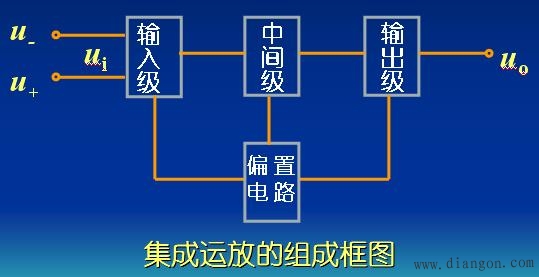

集成运放是具有高开环放大倍数并带有深度负反馈的多级直接耦合放大电路。

1. 集成电路的特点
(1)在集成电路工艺中还难于制造电感元件和大容量电容，因此采用直接耦合。
(2)运算放大器的输入级都采用差分放大电路，其特点是输入电阻高、抗干扰能力强、零漂小。
(3)在集成运算放大器中往往用晶体管恒流源代替电阻。
(4)集成电路中的二极管都采用晶体管构成，把发射极、基极、集电极三者适当组配使用。

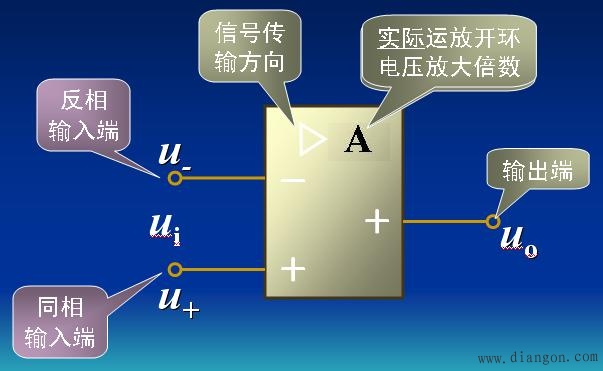

2. 集成运算放大器的符号、管脚

3. 集成运放的基本特性
理想化的条件：(1)开环电压放大倍数 Ao → ∞(2)差模输入电阻 ri → ∞(3)开环输出电阻 ro → 0

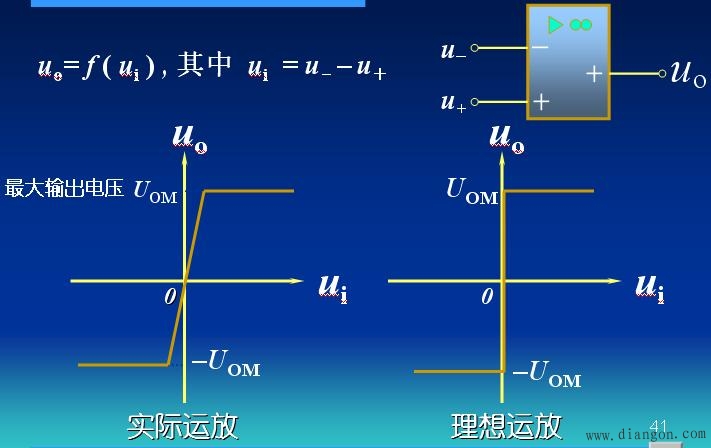

4. 集成运放的电压传输特性

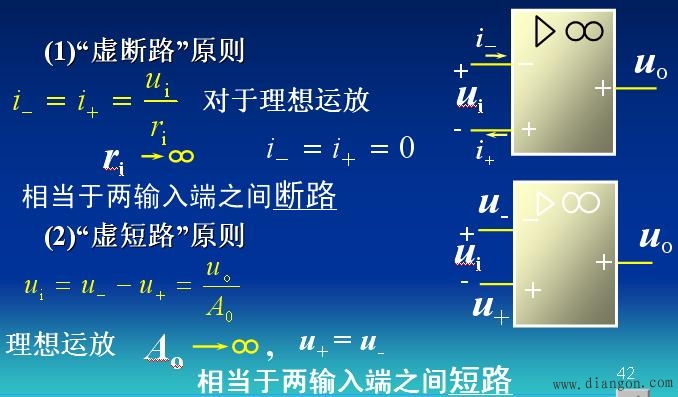

5. 理想运放的分析特点
理想运放工作在非线性区的分析依据
