三相笼型异步电动机降压起动控制电路

常见的降压起动方法有三种：定子绕组串接电阻降压起动；自藕变压器降压起动；Y-△降压起动。

一、定子绕组串接电阻降压起动控制线路

定子绕组串接电阻降压起动是指在电动机起动时，把电阻串接在电动机定子绕组与电源之间，通过电阻的分压作用来降低定子绕组上的起动电压。

时间继电器自动控制电路图如图1(a)所示。这个线路中通过时间继电器实现了电动机从降压起动到全压运行的自动控制。只要调整好时间继电器KT触头的动作时间，电动机由起动过程切换成运行过程就能准确可靠地完成。

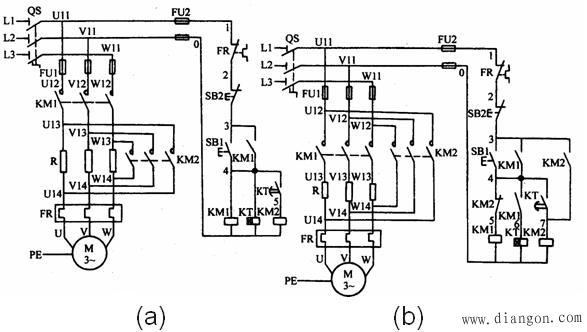

图1 定子绕组串接电阻降压起动控制线路

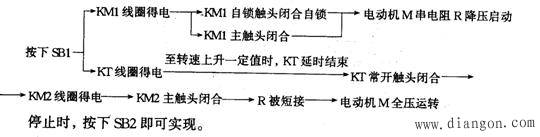

线路的工作原理如下：合上电源开关QS。

由以上分析可见，当电动机M全压正常运转时，接触器KM1和KM2、时间继电器KT的线圈均需长时间通电，从而使能耗增加，电器寿命缩短。为此，设计了如图1(b)所示线路，

由以上分析可见，当电动机M全压正常运转时，接触器KM1和KM2、时间继电器KT的线圈均需长时间通电，从而使能耗增加，电器寿命缩短。（http://www.gdzrlj.com/版权所有）为此，设计了如图1(b)所示线路，该线路的主电路中，KM2的三对主触头不是直接并接在起动电阻R两端，而是把接触器KMl的主触头也并接了进去，这样接触器KM1和时间继电器KT只作短时间的降压起动用，待电动机全压运转后就全部从线路中切除，从而延长了接触器KM1和时间继电器KT的使用寿命，节省了电能，提高了电路的可靠性。

二、自耦变压器降压起动控制线路

自耦变压器降压起动是指电动机起动时利用自耦变压器来降低加在电动机定子绕组上的起动电压。图2是自耦变压器降压起动的原理图，按钮、接触器、中间继电器控制的自耦变压器降压起动控制线路如图3所示。

图2 自耦变压器降压起动原理图

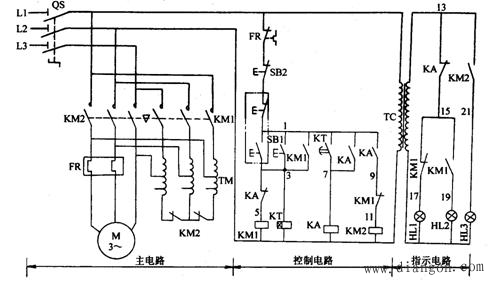

图3 自耦变压器降压起动控制线路电路图

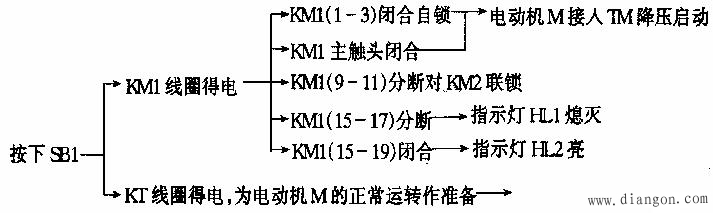

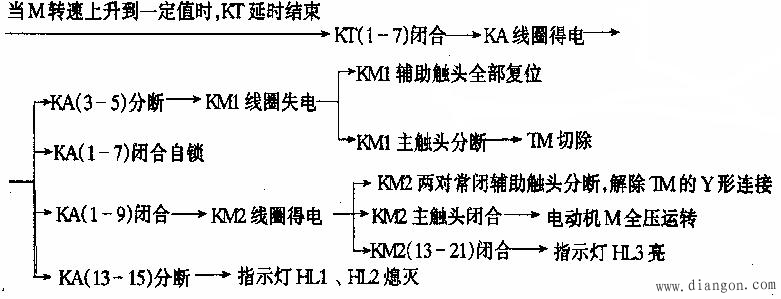

自耦变压器降压起动控制线路的工作原理如下：合上电源开关QS。

（1） 降压启动

（2） 全压启动

由以上分析可见，指示灯HL1亮，表示电源有电，电动机处于停止状态；指示灯HL2亮，表示电动机处于降压起动状态；指示灯HL3亮，表示电动机处于全压运转状态。www.gdzrlj.com

停止时，按下停止按钮SB2，控制电路失电，电动机停转。

三、Y-△降压启动控制线路

Y-△降压启动是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。待电动机启动后，再把定子绕组改接成△形，使电动机全压运行。凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。

时间继电器自动控制Y-△降压启动电路如图4所示。该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。

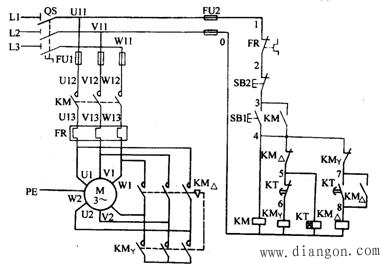

图4 Y-△降压启动控制线路电路图

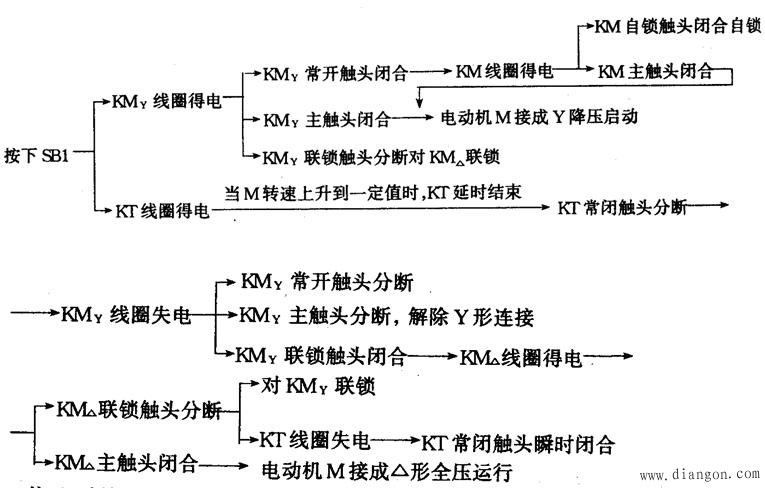

线路的工作原理如下：先合上电源开关QS：

停止时按下SB2即可。
