输电网的潮流分析

潮流计算是电力系统最基本的计算，它是根据网络的结构、电源的分布和负荷状况对网络各点电压、各支路功率以及功率损耗的一种计算。主要了解简单的潮流分析。

一、潮流分布

1.含义

指电力系统在某一稳态的正常运行方式下，电力网络各节点的电压和支路功率的分布情况。

2.潮流计算的主要目的

二、简单电网的手工计算法

计算步骤：

三、复杂电网的计算机算法

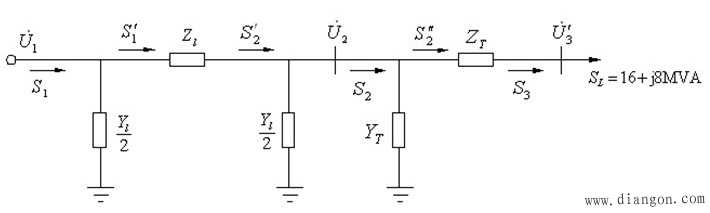

1.潮流分布：指电力系统在某一稳态的正常运行方式下，电力网络各节点的电压和支路功率的分布情况。见图1。

图1 潮流分布

2.潮流分布计算：

给定的运行条件:系统中各电源的功率；负荷节点的功率；枢纽点电压；平衡节点的电压和相位角。

待求的运行状态参量:各节点的电压及其相位角；流经各元件的功率；网络的功率损耗等。

3.潮流计算的主要目的：

（1）可以检查电力系统各元件（如变压器、输电线路等）是否过负荷，寻找预防措施。

（2）可以检查电力系统各节点的电压是否满足电压质量的要求，以及网络结构的变化对系统电压质量和安全经济运行的影响。

（3）根据对各种运行方式的潮流分布计算，可以正确地选择系统接线方式，合理调整负荷，以保证电力系统安全、可靠地运行。

（4）根据功率分布，可以选择电力系统的电气设备和导线截面积，可以为电力系统继电保护整定计算提供必要的数据等。

（5）为电力系统的规划和扩建提供依据。

（6）为调压计算、经济运行计算、短路计算和稳定计算提供必要的数据。

潮流计算可以分为离线计算和在线计算两种方式。离线计算主要用于系统规划设计和运行中安排系统的运行方式，在线计算主要用于在运行中的系统经常性的监视和实时监控。
