同步电机基本结构

1.分类：

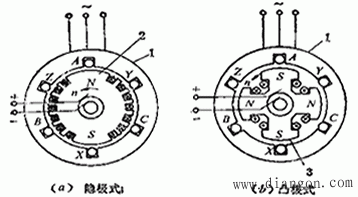

　1)按转子磁极形状分：隐极式和凸极式。

　2)同步发电机按原动机分：
——汽轮发电机：整体采用卧式结构，转子磁极采用隐极式，原动机为汽轮机
——水轮发电机：整体采用立式结构、转子磁极采用凸极式、原动机为水轮机

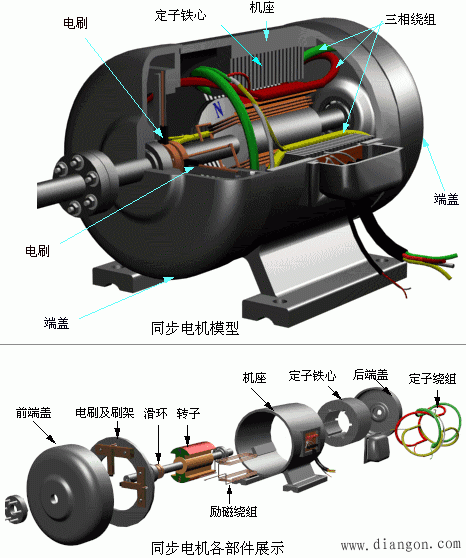

2.同步电机的结构
　1)定子：定子铁芯——采用0.5mm厚的硅钢片叠成，以减少涡流和磁滞损耗
定子绕组——交流绕组
　2)转子：转子铁芯——隐极机转子采用整块具有良好导磁性的高强度合金钢锻成
凸极机转子采用硅钢板叠成
转子绕组——直流绕组

3.同步电机的铭牌
　1)额定容量 （或额定功率 ）：指额定运行时电机的输出功率。
　2)额定电压 ：指额定运行时定子线电压。
　3)额定电流 ：指额定运行时定子的线电流。
　4)额定功率因数 ：指额定运行时电机的功率因数。
　5)额定频率 ：指额定运行时电枢的频率。我国标准工频为50Hz。
　6)额定转速 ：指额定运行时电机的转速。
