星形—三角形(Y-△)降压启动控制

1、星形—三角形(Y-△)降压启动的方法
星形—三角形降压启动是指电动机启动时，把定子绕组接成星形(Y)，以降低启动电压，限制启动电流；待电动机启动后，再把定子绕组改接成三角形(△)，使电动机全压运行。只有正常运行时定子绕组作三角形(△)联接的异步电动机才可采用这种降压启动方法。
电动机启动时，接成星形，加在每相定子绕组上的启动电压只有三角形接法直接启动时的，启动电流为直接采用三角形接法时的1/3，启动转矩也只有三角形接法直接启动时的1/3。所以这种降压启动方法，只适用于轻载或空载下启动。星形—三角形降压启动的最大优点是设备简单，价格低，因而获得较广泛的应用。缺点是只用于正常运行时为Δ接法的电动机，降压比固定，有时不能满足启动要求。
2、星形—三角形(Y-△)降压启动控制线路
控制线路及电路组成：
三相异步电动机的Y—Δ降压启动控制线路如下图所示，它主要有以下元器件组成：

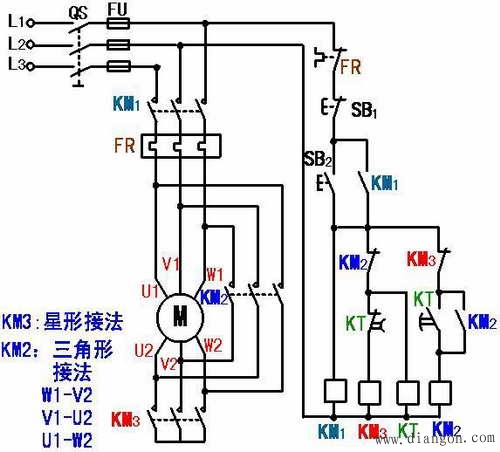

三相异步电动机的Y—Δ降压启动控制线路

①起动按钮SB2：手动按钮开关，可控制电动机的起动运行。
②停止按钮SB1：手动按钮开关，可控制电动机的停止运行。
③主交流接触器KM1：电动机主运行回路用接触器，起动时通过电动机起动电流。
④Y形连接的交流接触器KM3：用于电动机起动时作Y形连接的交流接触器，起动结束后停止工作。
⑤Δ形连接的交流接触器KM2：用于电动机起动结束后恢复Δ形连接作正常运行的接触器。
⑥时间继电器KT：控制Y—Δ变换起动的起动过程时间（电动机起动时间），即电动机从起动开始到额定转速及运行正常后所需的时间。
⑦热继电器FR：三相电动机的过载保护。

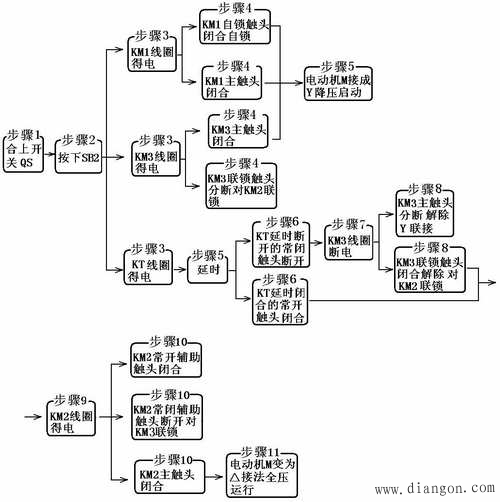

线路工作原理分析：

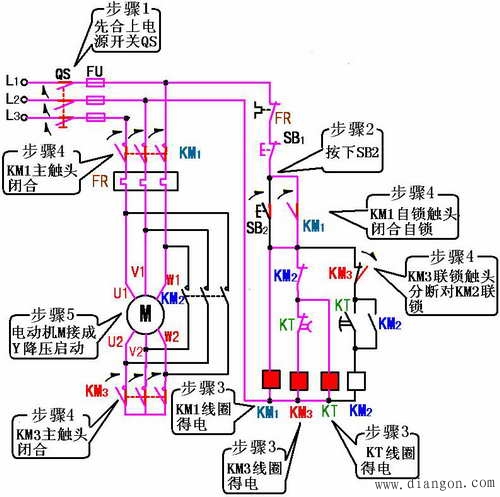

（a）电动机的Y—Δ降压启动控制工作原理示意图1

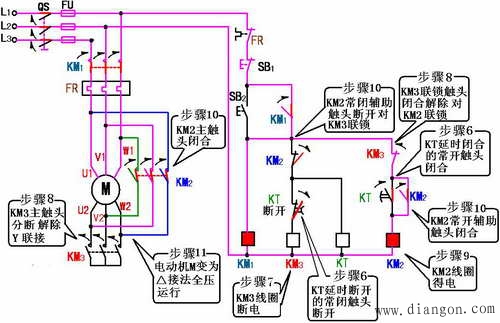

（b）电动机的Y—Δ降压启动控制工作原理示意2
三相异步电动机的Y—Δ降压启动控制线路原理示意图
（a）工作原理示意图1（b）工作原理示意2
