PLC数字量输出外围接线

1、继电器输出方式
SM322的16点数字量继电器输出模板端子接线图中输出点导通时，通过背板总线接口和光耦合器，使模板内部对应的微型硬件继电器线圈通电，常开触点闭合，外部负载工作。输出点为0状态时，输出模板内部的微型继电器线圈断电，常开触点断开，外部负载工作停止。

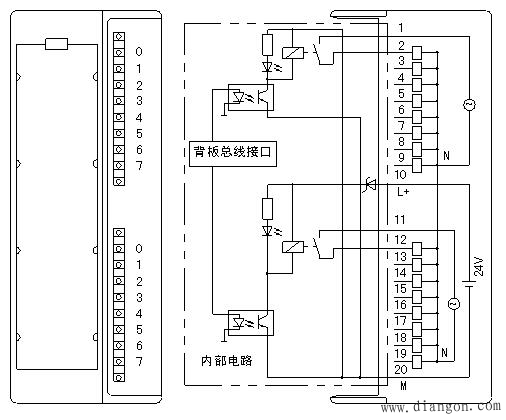

16点SM322继电器输出端子接线图

2、晶体管输出方式
SM322的32点数字量晶体管输出模板端子接线图中只能驱动直流负载。输出信号经光耦合器送给内部输出元件（带三角形符号的小方框）。内部输出元件的饱和导通状态和截止状态控制内部触头的接通和断开，输出延迟时间小于lms。

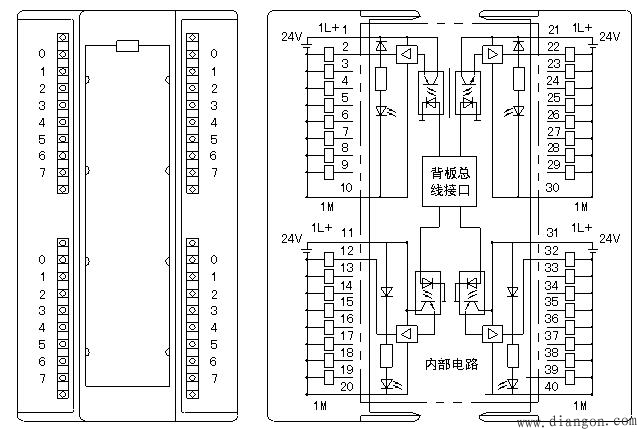

32点SM322晶体管输出端子接线图

3、晶闸管输出方式
SM322的16点数字量晶闸管输出模板端子接线图中内部RC电路抑制晶闸管关断过程中形成的瞬间过电压和外部脉冲电压。这类模板只能用于交流负载，采用无触头输出，通断速度快，工作寿命长。双向晶闸管断开状态转换为导通状态的延迟时间小于1ms，导通状态转换为断开状态的最大延迟时间为10ms（工频半周期）。如果因负载电流过小晶闸管不能导通，可以在负载两端并联电阻。

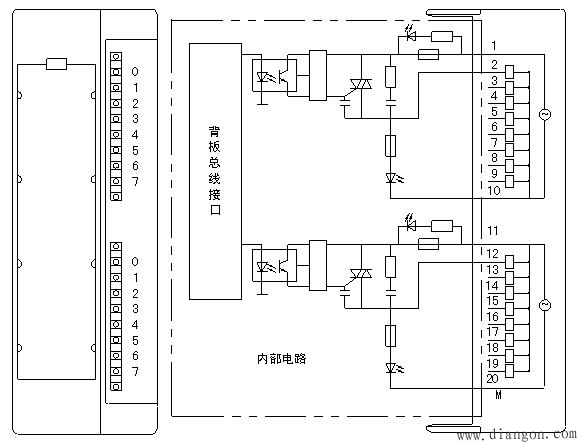

16点SM322晶闸管输出端子接线图
