最近一直有接到客户关于使用TIA Portal实现程序仿真遇到问题的案例，绝大部分问题都集中在无法实现plc与hmi的仿真通讯，在解决了客户问题的同时，我也把各种设置的可能总结了一下，供大家实际操作时参考。
1. 在TIA Portal项目中创建PLC站（S7-300/400、S7-1200、S7-1500）
a) S7-300/400无特殊设置要求
b) S7-1200 固件版本小于V4.0无特殊设置要求
c) S7-1200 固件版本大于等于V4.0必须按照下图红线框所示设置

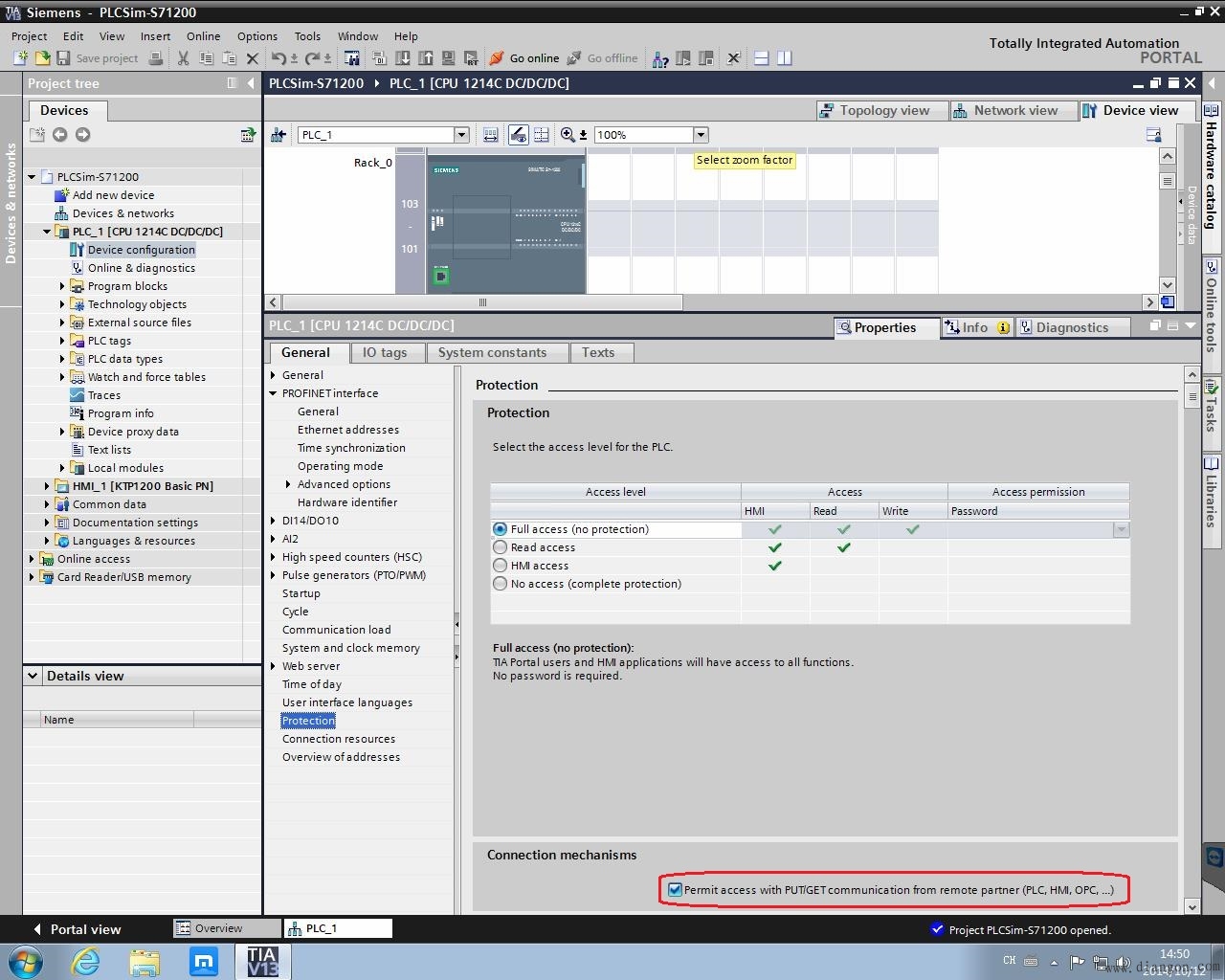

图1. S7-1200的通讯设置
d) S7-1500必须按照下图红线框所示设置

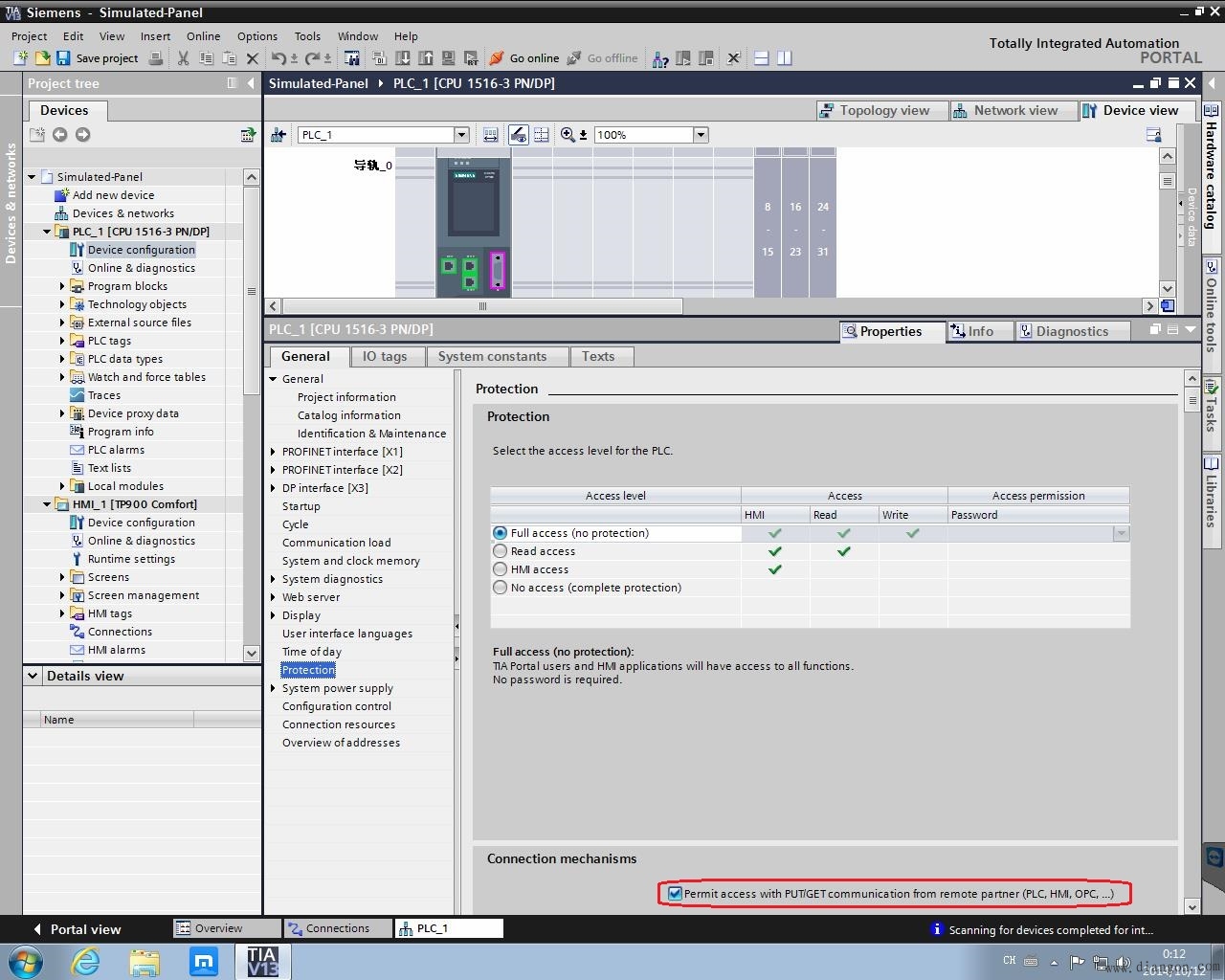

图2. S7-1500的通讯设置

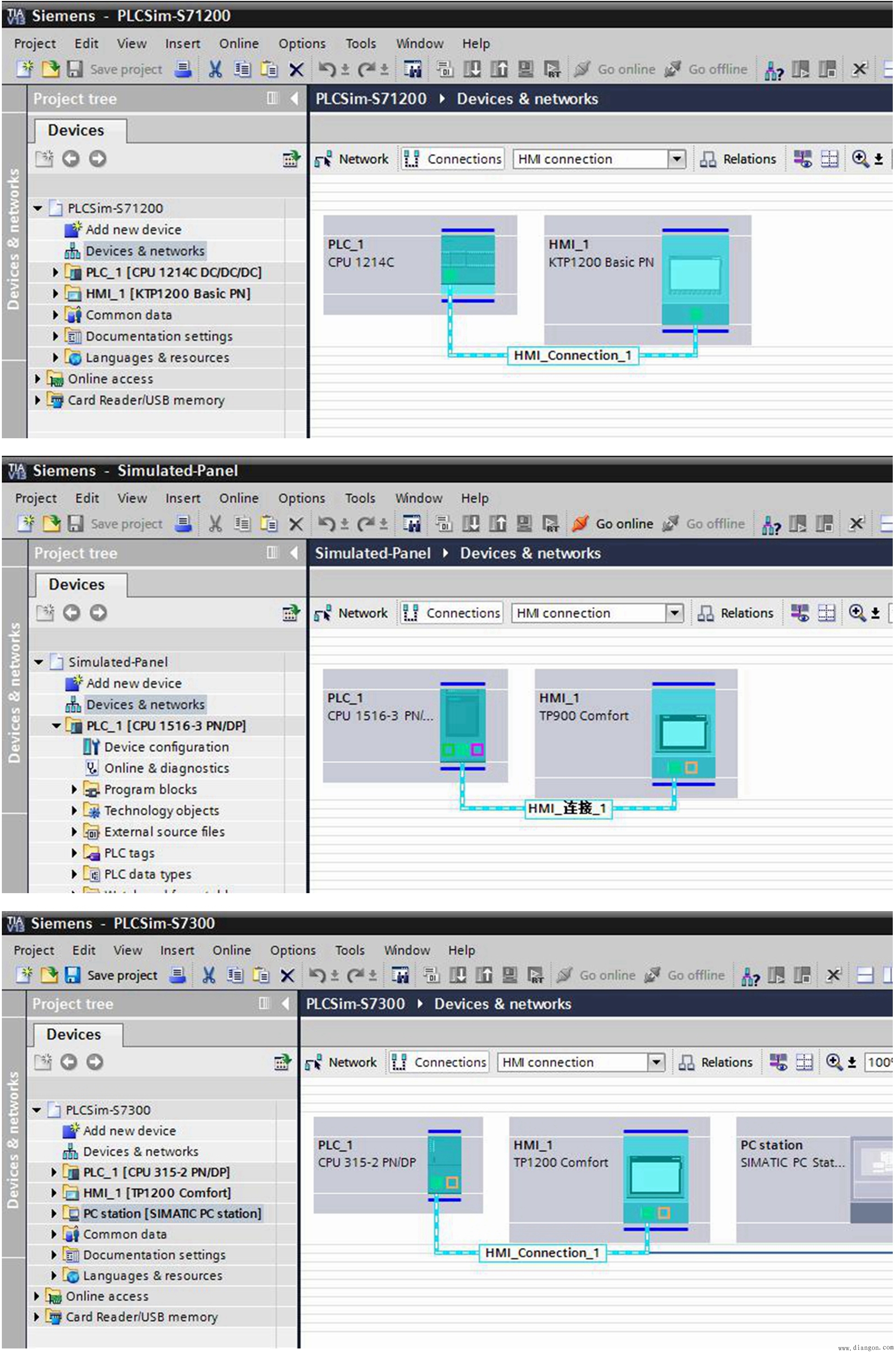

2. 在TIA Portal项目中创建HMI站（Basic Panel、Comfort Panel、WinCC Advanced Station），然后建立PLC站与HMI站的通讯连接（HMI Connection），如下图所示：
图3 . PLC站与HMI站的通讯连接
3. 检查HMI站中通讯(Connections)的设置，连接名必须为S7ONLINE
a) HMI站与S7-300/400站的通讯设置

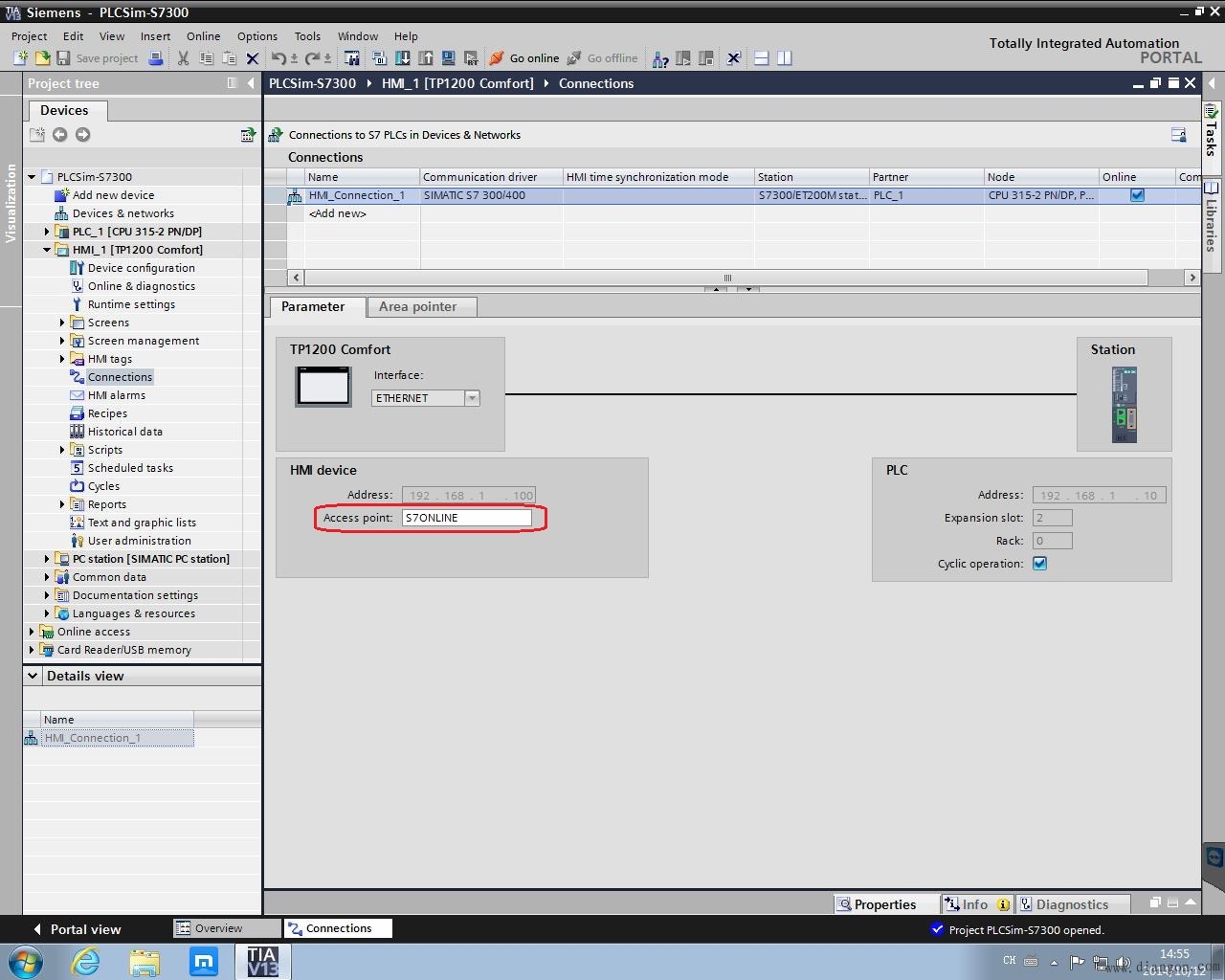

图4. HMI站与S7-300/400站的连接
b) HMI站与S7-1200或S7-1500站的通讯设置

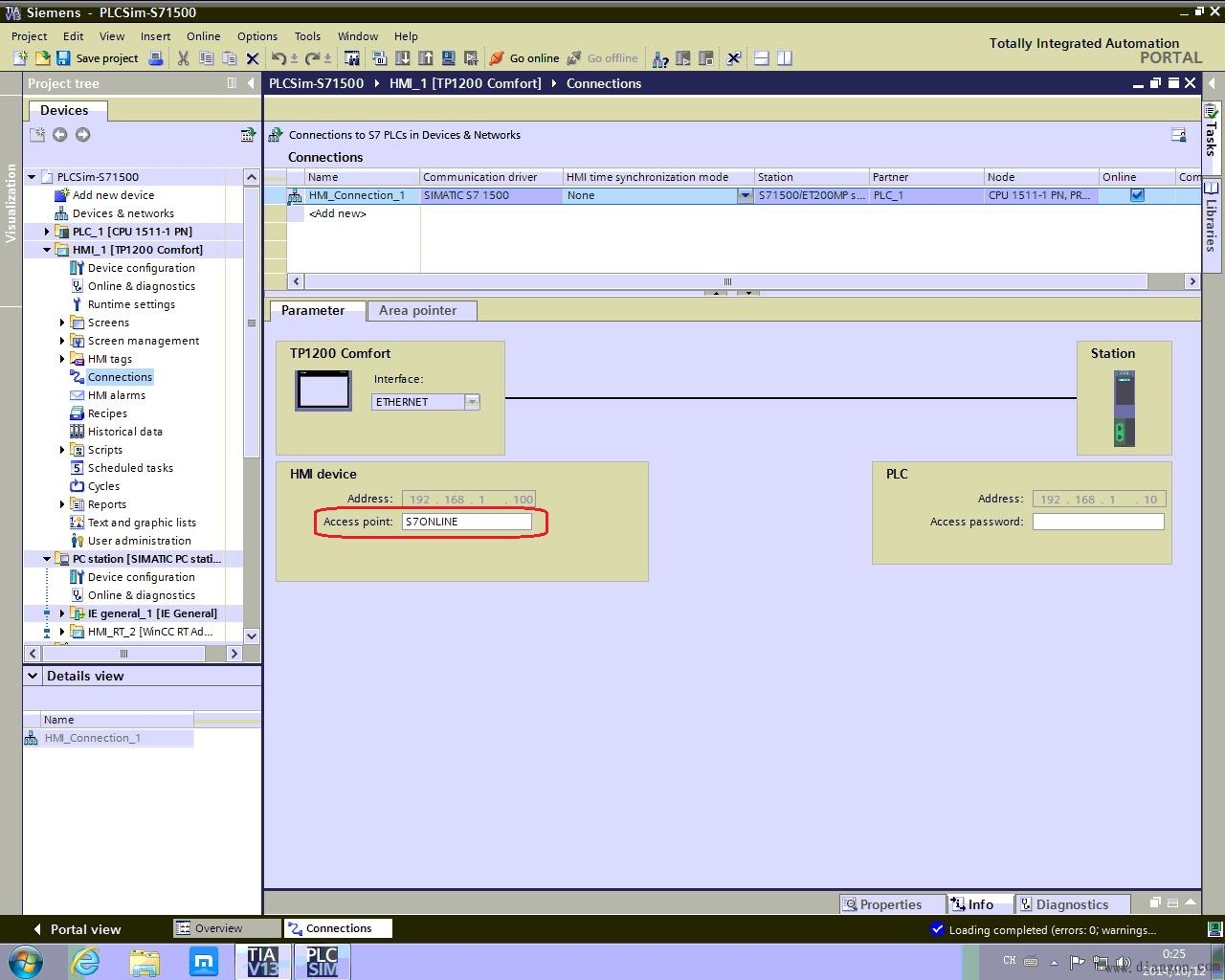

图5. HMI站与S7-1200或S7-1500站的连接
4. 仿真PLC与仿真HMI通讯（Simulated PLC with Simulated HMI）
a) S7-300/400站与HMI站的仿真通讯 PG/PC接口设置

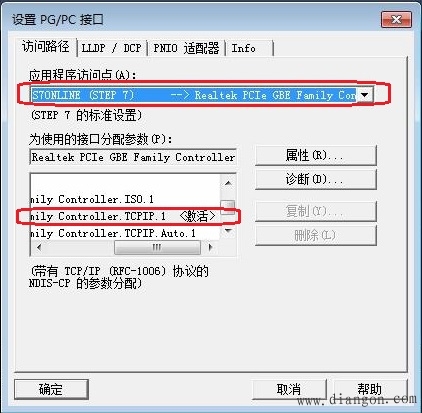

图6. PG/PG接口设置一

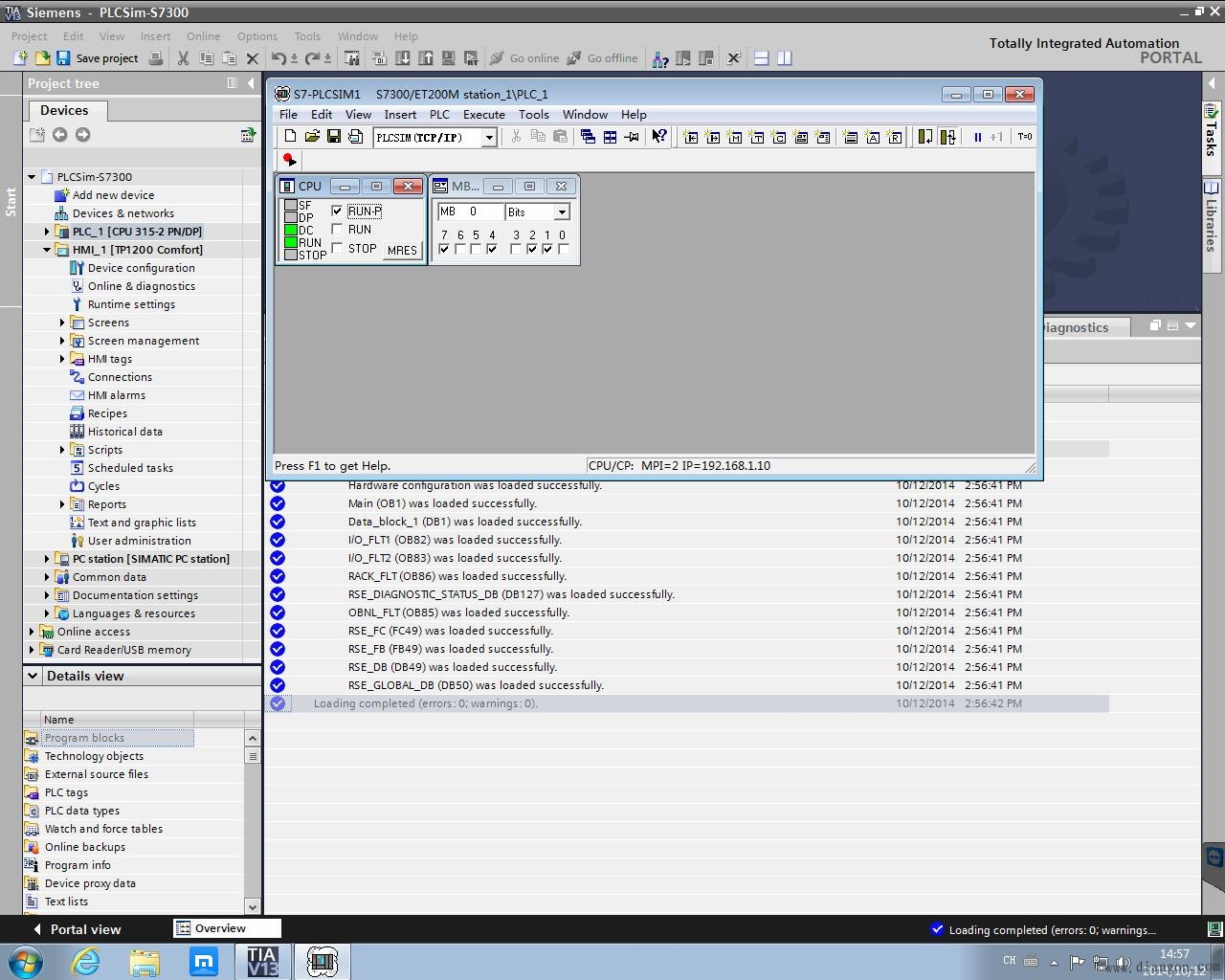

图7. S7-300/400仿真PLC
b) S7-1500站与HMI站的仿真通讯 PG/PC接口设置

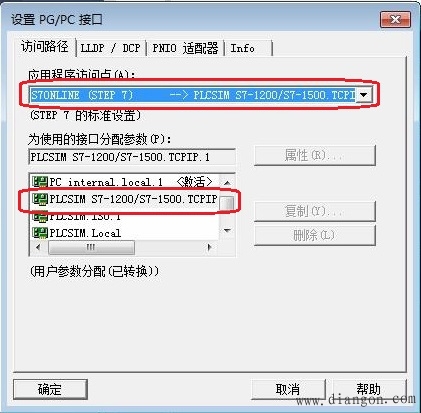

图8. PG/PG接口设置二

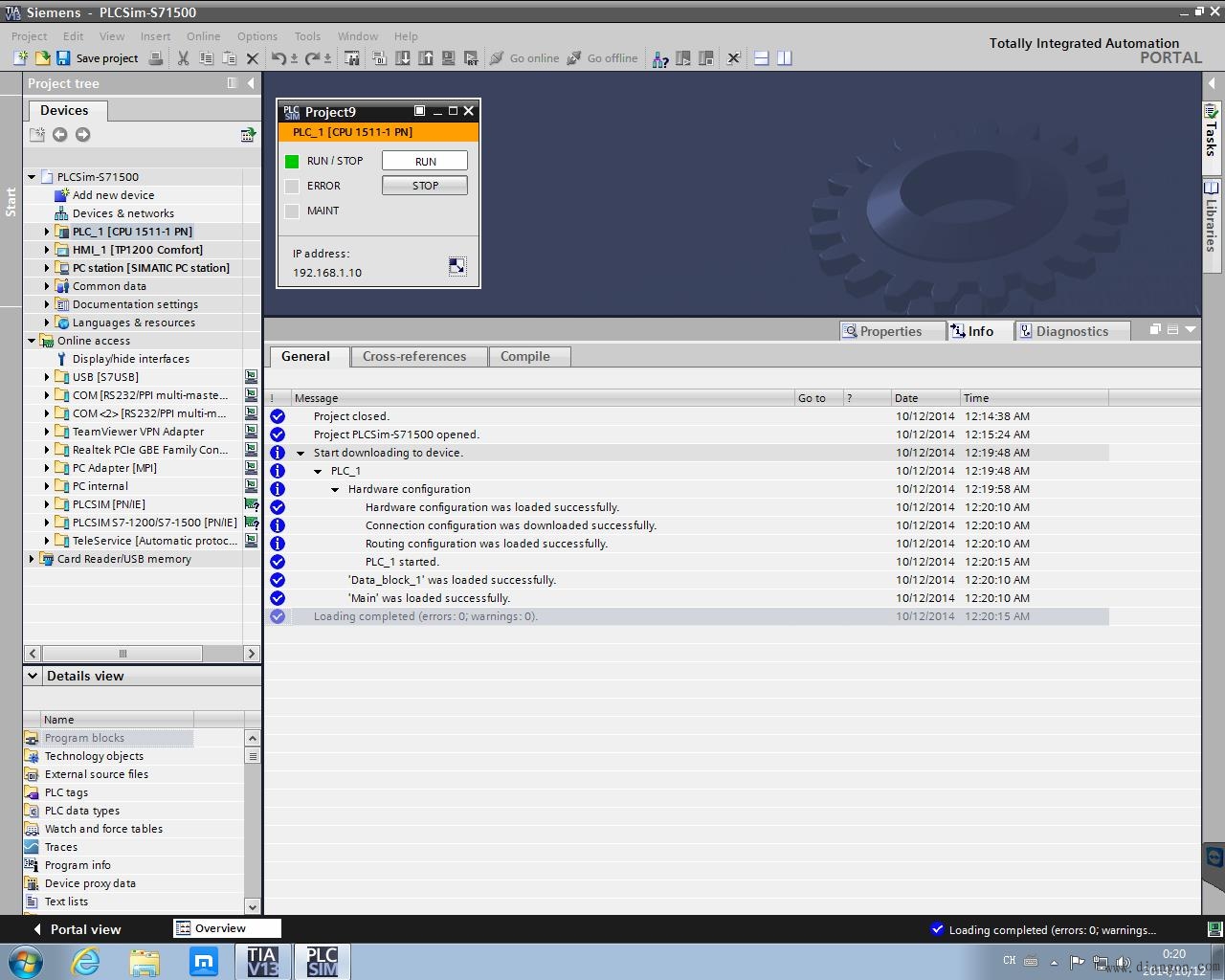

图9. S7-1500仿真PLC
5. 真实PLC与仿真HMI通讯（Real PLC with Simulated HMI）
PG/PC接口设置
图10. PG/PG接口设置三
说明：
1. 以TIA Portal V13实现上述设置
2. 示例的接口均为PN接口
3. TIA Portal V13目前还不支持对S7-1200的仿真。
