电热取暖器的结构与原理

（1）熟悉电热取暖器的定时器、发热元件、摆头元件安全倾倒开关等器件的位置，万用表测试判别其故障状态。

（2）结构：电热取暖器主要由外壳、安全金属罩、反射罩、发热元件、电源开关开关、摆头电机、定时器、安全倾倒开关及底壳等组成。

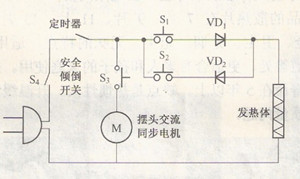

图1 红外取暖器电路原理图

（3）原理：红外取暖器的电路如上图1所示，接通电源，220v交流电压经安全倾倒开关K4到达定时器，如果将定时器设定一定时间或者选择开ON的位置，电源就达到后面电路。开关K1、K2是用来控制发热功率的开关，单独按下一个为半热，即功率约为一半。K1、K2都按下时为满功率状态。当按下K1(或K2、或者K1和K2同时按下)时，220v电压就到达了发热体，发热体得电开始发热。
