组态王的图形及动画功能

　　组态王工具箱中的基本图素：直线、扇形、填充图形（封闭图形，内部可填充色彩，有：椭圆和圆角矩形）、折线、管道、多边形、文本、按钮和点位图，它们均具有图形及动画功能。它们中填充图形类动画连接框如图1所表示，其余图素的动画连接框结构相同，只是某些动画属性选项略有差异。

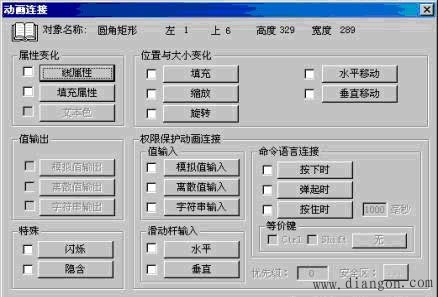

图1填充图形类（椭圆和圆角矩形）动画连接框

　　从图1中可知填充类图形（椭圆和圆角矩形）无属性文本色和输出值各选项，而基本图素之一的文本无属性变化中的线属性和填充属性，也无位置与大小变化中的填充、缩放和旋转属性，却有属性文本色和输出值各选项，各对象各有特点。什么是动画连接？所谓“动画连接”就是建立画面的图素与数据库变量的对应关系。建立动画连接后，根据数据库中变量的变化，图形对象可以按动画连接的要求进行改变。数据库中的变量可以是内存变量，也可以是I/O变量。I/O变量是工业控制过程和科学实验中的各种物理量。若按物理量的数学形态分类有：数字式开关量和连续式物理量；若按物理量的物理形态分类有：开关的通断、位移、速度、加速度、质量、大小、颜色、电压、电流、温度、压力、流量、液位、物质浓度、亮度、酸碱度、种类繁多的化学及生物物理量。这样，工业控制过程和科学实验五彩缤纷的客观世界就可呈现在计算机屏幕上，这是人们梦寐以求的，因为“一幅画可抵得上千言万语”。
