如何使用PC Access访问S7-1200 PLC？需要考虑什么？

时间：2023-03-16来源：佚名
可以建立 PC Access 和 S7-1200 plc 之间的通信连接。但是，请注意一些限制。

注意
尽管西门子还没有正式声明支持在 S7-1200 PLC 和 SIMATIC NET opc 之间建立连接，本 FAQ 描述一个解决方案。通过在以下章节的描述，可以得到如何建立这样一个连接。

限制
由于原来 PC Access 是专为 S7-200 PLC 设计，这里会有一些限制：

  • 在 S7-1200 PLC 中只有数据块 DB1 的变量能够被访问，因为 S7-200 只有一个数据块。
  • S7-1200 PLC 中的 DB1 必须使用非符号寻址。当在创建 DB1 时，去掉“仅符号访问”的勾选框（图 01）。

要求
下面列举的是硬件和软件方面的要求：

  • S7-1200 PLC
  • 以太网线
  • STEP 7 基本版 V10.5 或者更高版本
  • PC Access V1.0.4.10 (SP4) 或者更高版本
在 S7-1200 PLC 项目中的数据块 DB1 中创建变量
请依照下列步骤，在 S7-1200 PLC 项目中新建变量。
序号 在 S7-1200 PLC 项目的数据块 DB1 中创建变量
1. 在项目中添加数据块 DB1

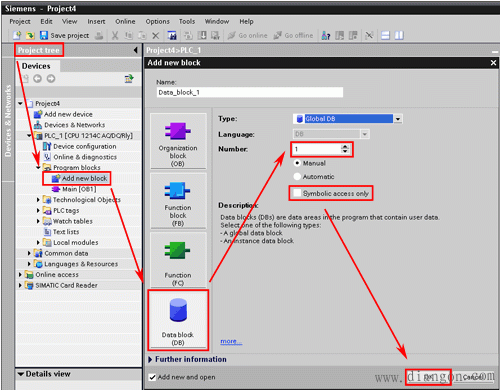

点击“项目树”下的“添加新块”。点击“数据块（DB）”按钮。去掉“仅符号访问”的勾选框，或者在 STEP 7 V11 版本中选择以“标准 - 与 S7-300/400 兼容”的方式。点击“确定”按钮。

如何使用PC Access访问S7-1200 PLC？需要考虑什么？
图01

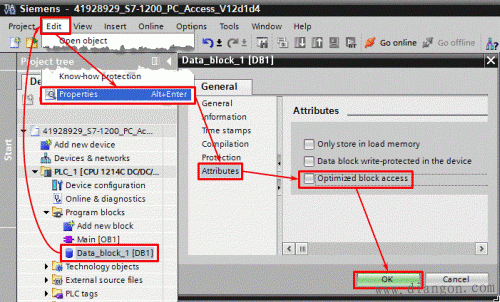

从 STEP 7 V12 版本开始，必须在添加数据块之后， 在数据块的属性中取消“优化的块访问”选项。

如何使用PC Access访问S7-1200 PLC？需要考虑什么？
图 02

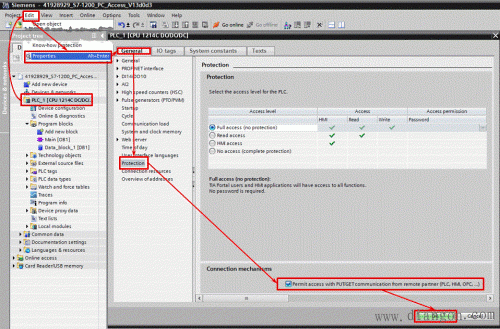

从固件版本为 V4 的 CPU 开始，需要 PLC 属性的“保护”菜单下，激活连接机制中“允许从远程伙伴（PLC，hmi，OPC…）使用 PUT/GET 通信”。

如何使用PC Access访问S7-1200 PLC？需要考虑什么？
图 03

2. 在 STEP 7 Basic 中分配变量

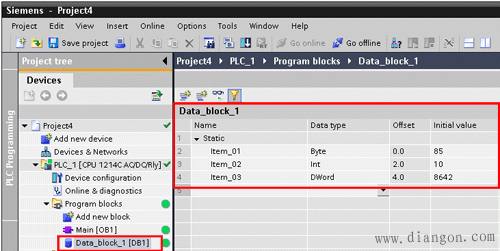

双击 DB1。在“名称”和“数据类型”下添加下面 3 个变量并给其赋“初始值”。
  • Item_01: "Byte"
  • Item_02: "Int"
  • Item_03: "DWord"

如何使用PC Access访问S7-1200 PLC？需要考虑什么？
图 04

点击工具栏上的“保存项目”按钮。点击工具栏上的下载按钮将项目下载。

3. 在 STEP 7 Basic 监视变量

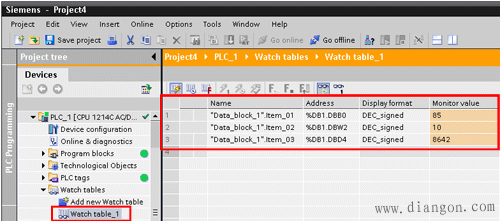

使用 STEP 7 Basic 软件的监控表功能检查变量的值。在“项目树”下通过“添加新监控表”建立一个监控表，并在“名称”和“地址”中填写需要的变量。

本例中，添加下面 3 个变量：

  • Item_01: "DB1.DBB0"
  • Item_02: "DB1.DBW2"
  • Item_03: "DB1.DBD4"

如何使用PC Access访问S7-1200 PLC？需要考虑什么？
图 05

表 01

创建一个新的 PC Access 项目，并在其中创建变量
依照下面的步骤，在 PC Access 和 S7-1200 PLC 之间建立连接，进而访问 PLC 中的数据。

序号 创建一个新的 PC Access 项目，并在其中创建变量
1. 创建一个新项目

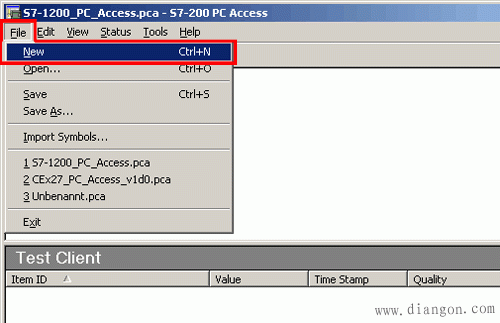

浏览菜单栏，选择“文件 > 新建”。创建一个新项目。

如何使用PC Access访问S7-1200 PLC？需要考虑什么？
图 06

2. 添加新 PLC
选择“项目树”下的条目 "MicroWin(TCP/IP)" 。

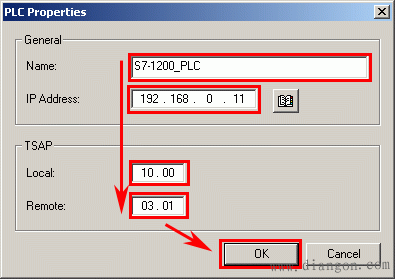

浏览工具栏，选择“编辑 > 新 > PLC”。一个“新的 PLC” 会被添加到项目中，并且会自动打开“PLC 属性”窗口。在此窗口中填入以下参数：
  • 名称："S7-1200_PLC"
  • IP 地址："192.168.0.11"（S7-1200 PLC 的 IP 地址）
  • TSAP 本地："10.00."（PC Access 的 TSAP）
  • TSAP 远程："03.01."（S7-1200 PLC 的 TSAP）

点击“确认” 按钮。

如何使用PC Access访问S7-1200 PLC？需要考虑什么？
图 07

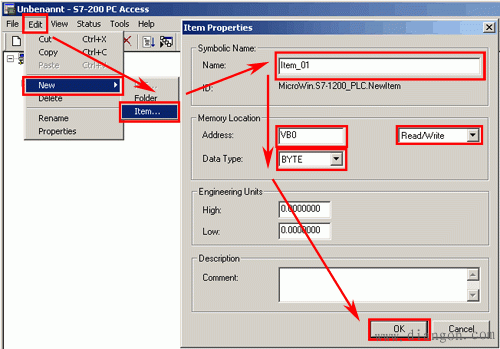

3. 添加新条目
在“项目树”中选择 S7-1200 PLC。在菜单栏中选择“编辑 > 新建 > 条目”。“条目属性”窗口对话框被自动打开。
为访问 S7-1200 PLC 中的数据，请按照下面步骤：
  • 填写条目名称到“名称：”输入域。
  • 填写条目地址到“地址：”输入域。
  • 在“数据类型：”输入域选择数据类型。

另外，可以设定存储区地址的访问权限为“只读”或者“只写”。
点击“确认”按钮。

如何使用PC Access访问S7-1200 PLC？需要考虑什么？
图 08

注意
请参考本文档结尾的“可访问变量和条目”中的可访问条目列表。

4. 保存项目

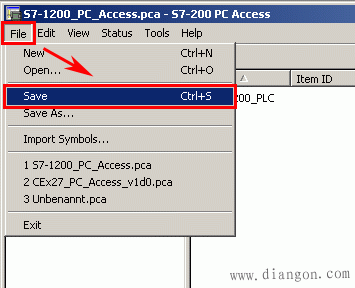

浏览菜单栏，选择“文件 > 保存”来保存项目。

如何使用PC Access访问S7-1200 PLC？需要考虑什么？
图 09

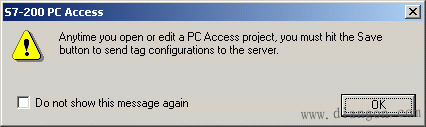

注意
在任何时候打开或者编辑了 PC Access 项目，必须点击“保存”按钮以便把变量组态传送给服务器。

如何使用PC Access访问S7-1200 PLC？需要考虑什么？
图 10

5. 在测试客户机中监测条目

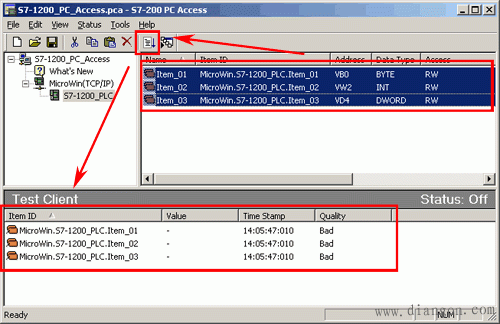

选中希望监控的条目，然后点击工具栏中的“在测试客户端中添加当前条目”。被选中的项目会被添加到客户测试机中。

如何使用PC Access访问S7-1200 PLC？需要考虑什么？
图 11

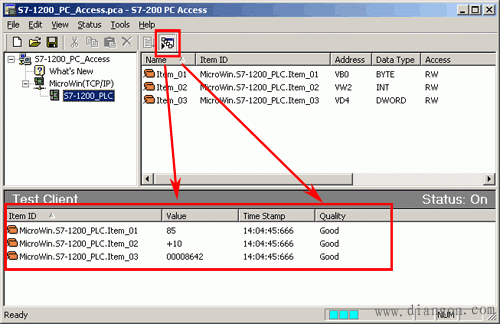

6. 开始测试客户端
点击工具栏上“测试客户机”按钮。客户测试机会在线访问指定的目标数据。
在“数值”栏中，可以看到所列条目的实际数值。如果成功连接 S7-1200 PLC，“质量”栏中会显示 "Good"。

如何使用PC Access访问S7-1200 PLC？需要考虑什么？
图 12

表 02

可访问的条目
下面表格列出了所有可以访问的条目，包括对应地址格式举例。

条目

地址举例

变量 "VB0", "VX1.0", "VW2", "VD4" 等。
位存储区 "MB8", "MX9.2", "MW10", "MD12" 等。
输入 "I0.0", "AI0" 等。
输出 "Q1.3", "AQ0" 等。
表 03
