两台电动机顺序启动电路图_三台电动机顺序启动电路图

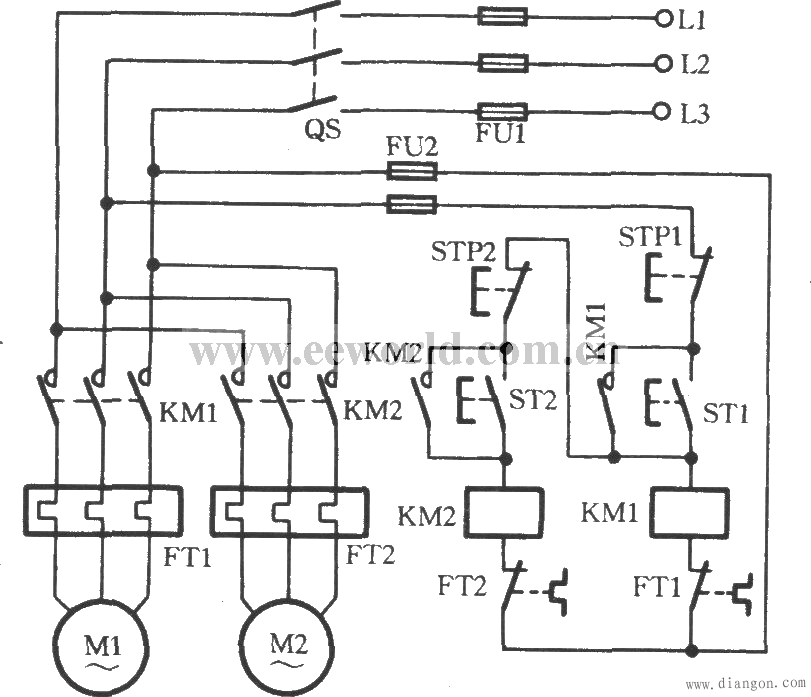

某些生产机械有两台以上的电动机，因它们所起的作用各不相同，有时必须按一定的顺序启动，才能保证正常生产，这时就用得如图所示电路。这里以两台电动机M1、M2为例。当按下ST1后，KM1线圈通电，其主触点及辅助触点动作，电动机M1启动，自锁。不难看出，如果不是先启动电动机M1(即先按下ST1)，而是先按 ST2，则KM1的自锁触点不闭合，KM2线圈缺电，是不能启动电动机M2的。

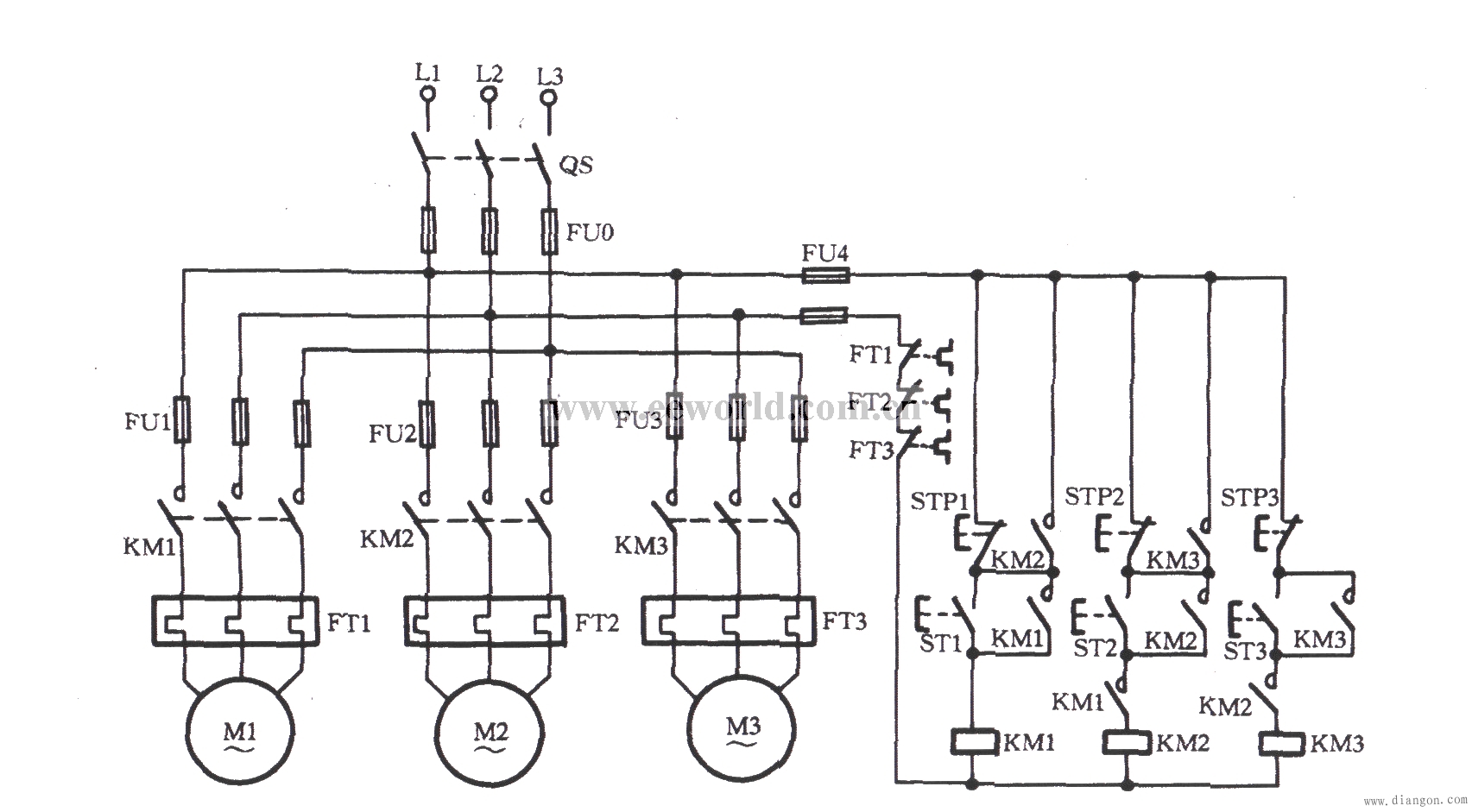

三台电动机顺序启动逆序停止电路

某些工艺流程，需要顺序启动M1、M2、M3三台电动机，而停止则是按M3、M2、M1逆序进行。在这电路中，由于KM1的常开触点串入KM2控制回路；KM2的常开触点串入KM3控制回路，如果KM1不先吸合，即电动机M1不先启动，电动机M2就无法启动；电动机M2不启动，电动机M3也无法启动，这就是“顺序启动”。“逆序停止”是因为KM3的常开辅助触点并接在STP2停止按钮两端,KM2的常开辅助触点并接在STP1停止按钮两端。这样，不停止电动机M3就无法停止电动机M2,不停止电动机M2也停不下电动机M1。
