家装电路施工图解

一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；

二、电线规格的选用：

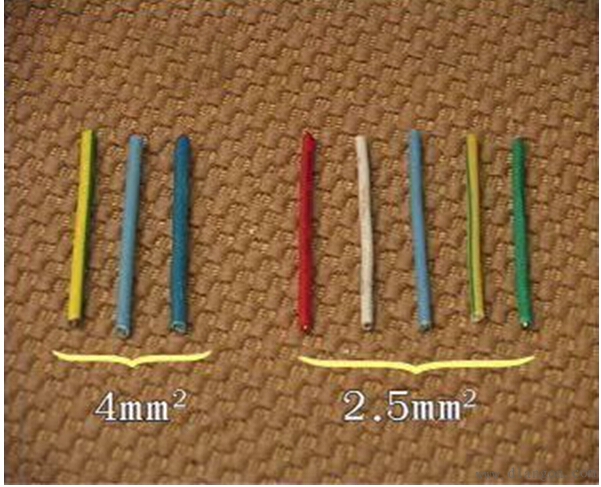

家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

三、目前电的安装方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工费用也不同。

1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。

2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。如果用普通的PVC管穿线，就是12元/平方的人工费。用冷弯管穿线的人工费就是15元/平方，因为 每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。

3、国标的做法就要22元了，完全不开横槽，只开竖槽。

四、水电施工的基本原则：

水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。

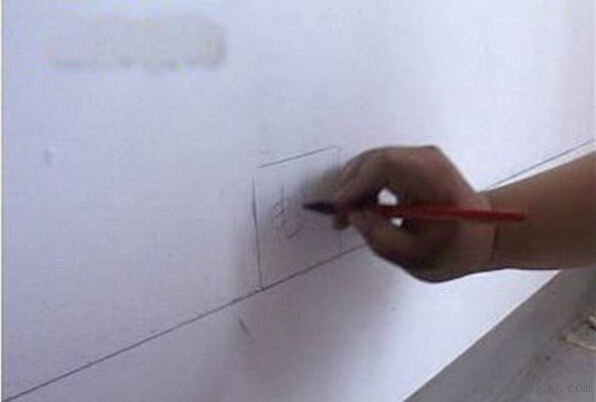

1、定位：首先要根据 你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。

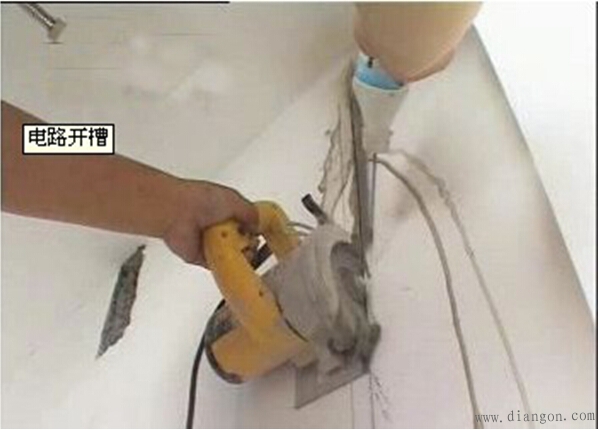

2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。

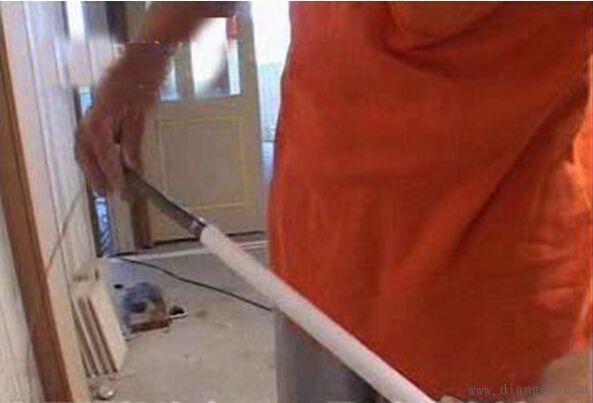

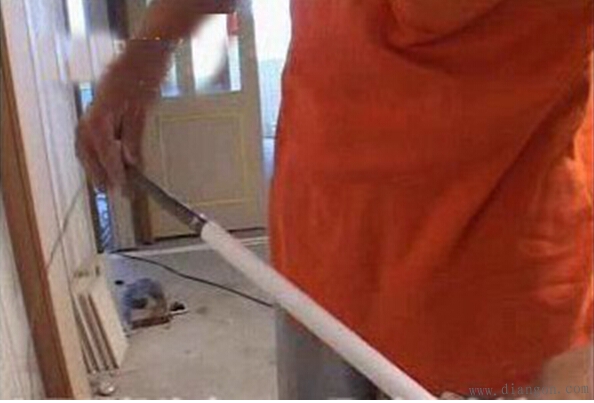

3、布线：布线一般采用线管暗埋的方式。线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。

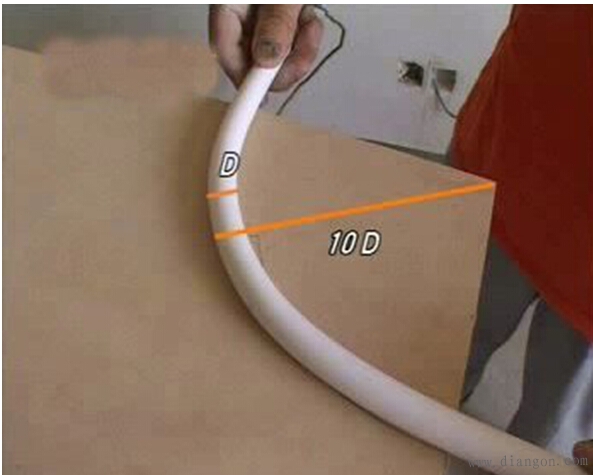

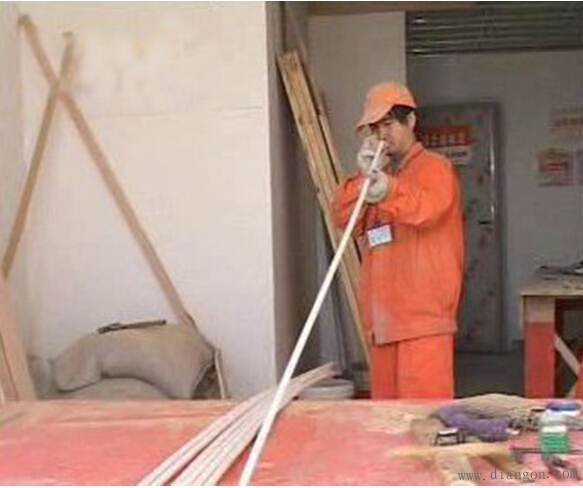

4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。

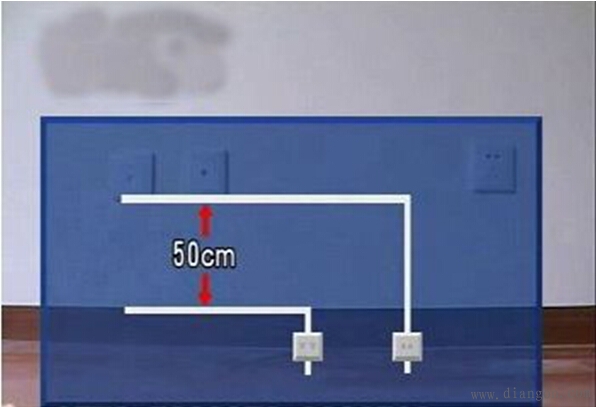

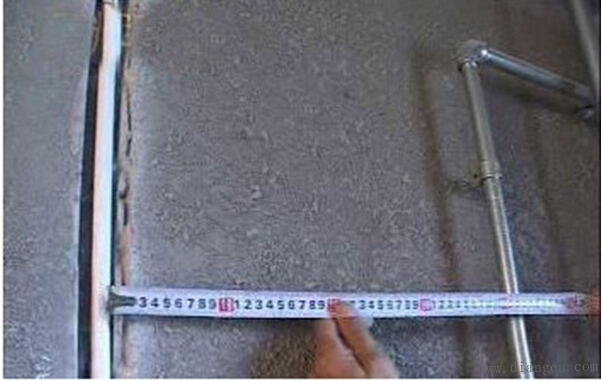

5、布线要遵循的原则布线原则（1）如下图：强弱电的间距要在30-50公分，因为强电会干扰你的电视和电话；

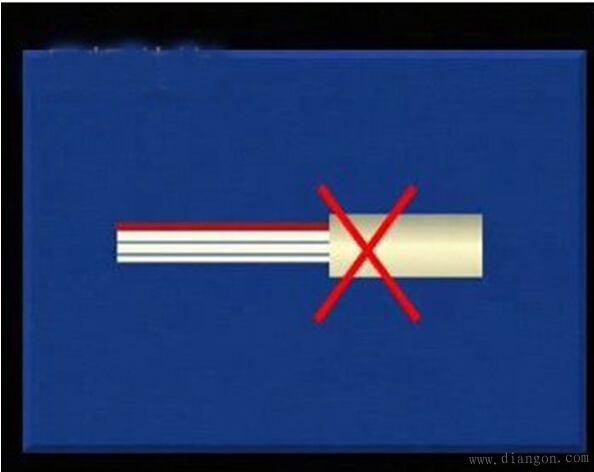

布线原则（2）如下图：强弱电更不能同穿一根管内；

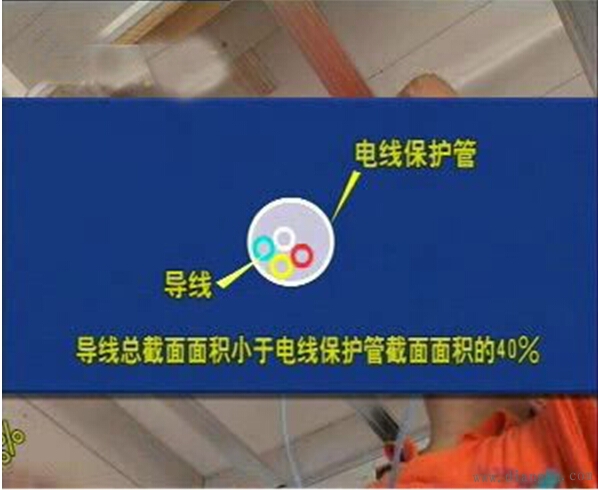

布线原则（3）如下图：管内导线总截面面积要小于保护管截面面积的40%，比如20管内最多穿4根2.5平方的线；

布线原则（4）如下图：长距离的线管尽量用整管；

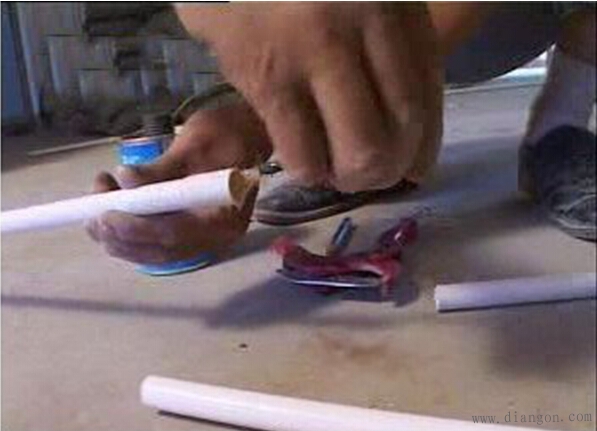

布线原则（5）如下图：线管如果需要连接，要用接头，接头和管要用胶粘好；

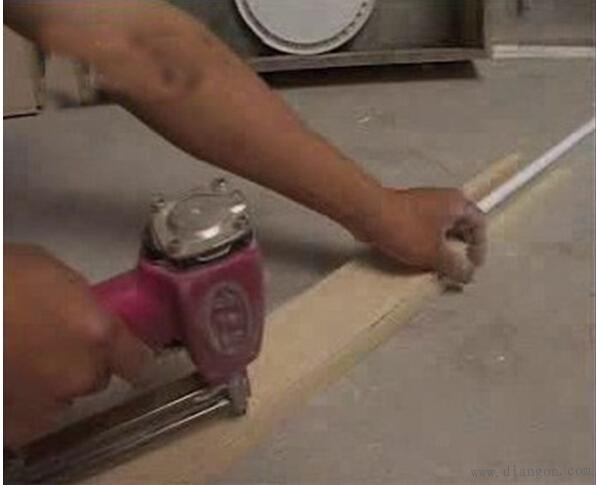

布线原则（6）如下图：如果有线管在地面上，应立即保护起来，防止踩裂，影响以后的检修；

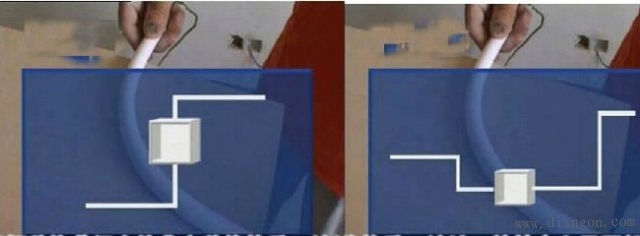

布线原则（7）如下图：当布线长度超过15米或中间有3个弯曲时，在中间应该加装一个接线盒，因为拆装电线时，太长或弯曲多了，线从穿线管过不去；

布线原则（8）如下图：一般情况下，电线线路要和暖气、煤气管道相距40公分以上；

布线原则（9）如下图：一般情况下，空调插座安装离熟地2米以上；

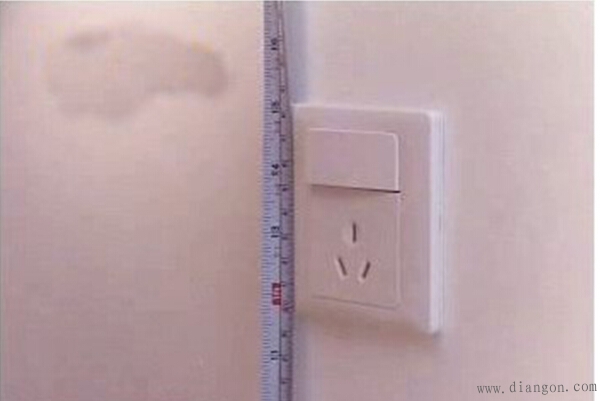

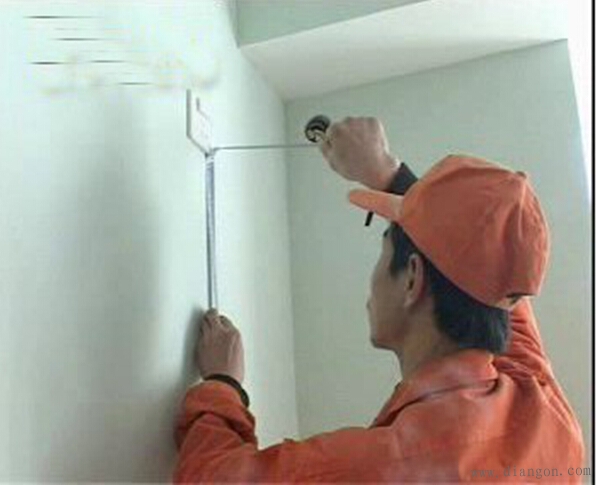

布线原则（10）如下图：没有特别要求的前提下，插座安装应该离地30公分高度；

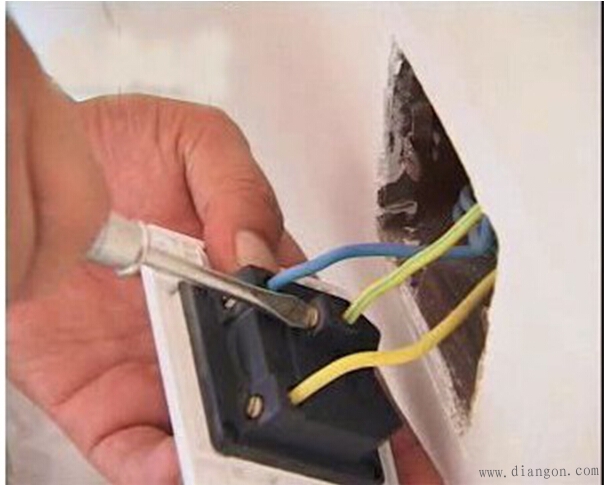

布线原则（11）如下图：开关、插座面对面板，应该左侧零线，右侧火线；

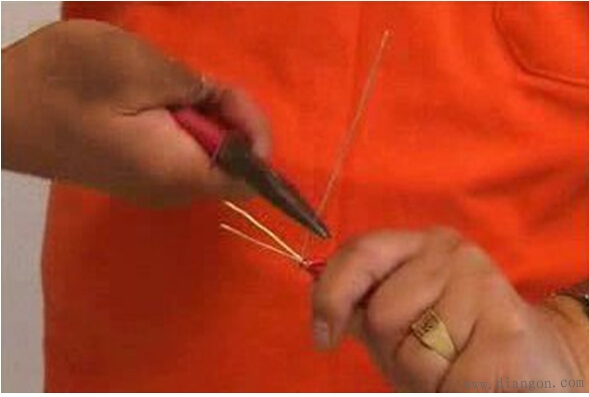

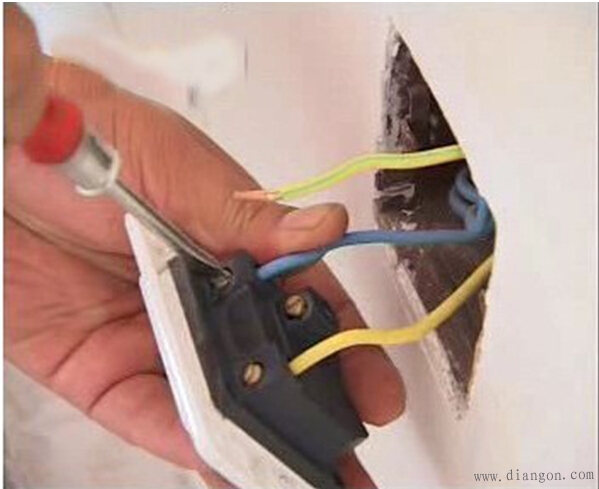

布线原则（12）如下图：家庭装修中，电线只能并头连接，绝对不是我们平时随便一接就OK那么简单；

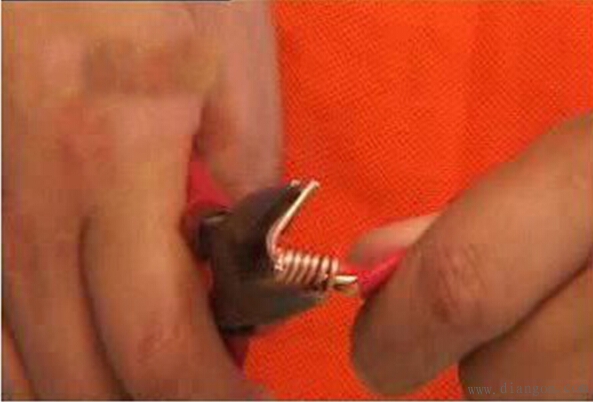

布线原则（13）如下图：接头处采用按压，必须要结实牢固；

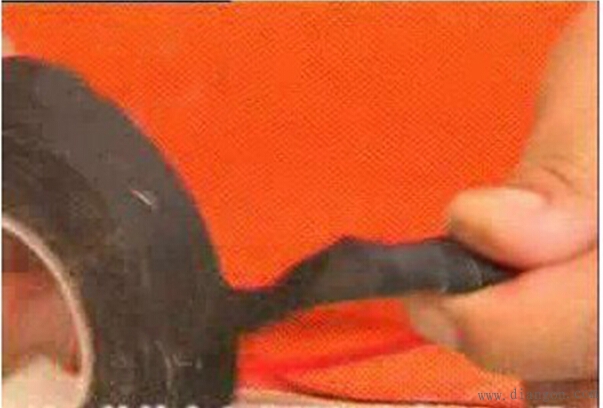

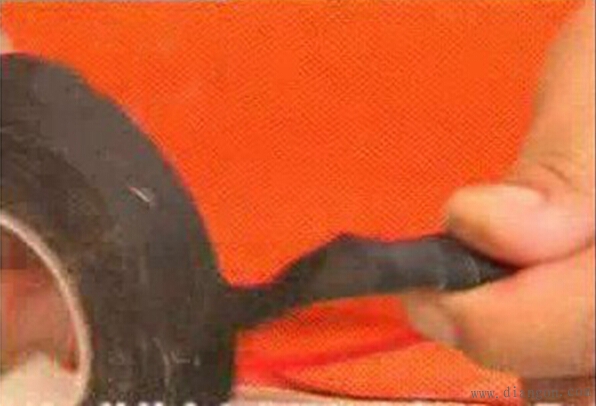

布线原则（14）如下图：接好的线，要立即用绝缘胶布包好；

布线原则（15）如下图：在装修过程中，如果确定了火线、零线、地线的颜色，任何时候，颜色都不能用混了；

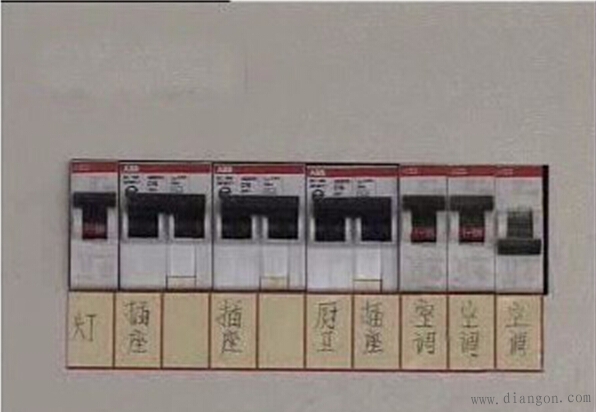

布线原则（16）如下图：家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线；一旦哪部队需要断电检修时，不影响其他电器的正常使用；

布线原则（17）：很关键的在做完电路后，一定要让施工方给你一份电路布置图，一旦以后要检修或墙面修整或在墙上打钉子，防止电线被打坏。
