PLC定时器和区间比较指令设计时序控制

时序控制电路一般只有一个起动命令信号，在起动命令的上升沿之后，各输出量的ON/OFF状态根据预定的时间自动发生变化，最后回到初始状态。

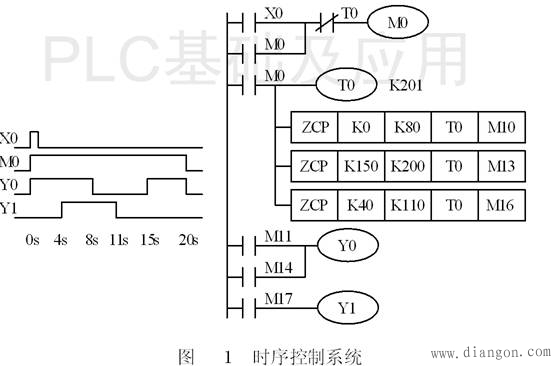

图1中的电路对输出量的控制是通过对定时器当前值使用区间比较指令（ZCP）来实现的。以图1中的第二条ZCP指令为例，T0的当前值（以0.1s为单位）与常数150和200比较，指令中的M13用来指定目标元件，共占用连续的3个元件（M13～M15）。若T0的当前值小于150，M13为ON；若T0的当前值大于等于150且小于等于200，M14为ON；若T0的当前值大于200，M15为ON。M14在15～20s区间为ON。

用接在X0输入端的按钮来控制Y0和Y1，需定时的总时间（20s）远远大于按钮按下的时间，所以用控制M0的起保停电路来记忆起动命令，用M0的常开触点来控制T0的线圈。T0的定时时间到时其常闭触点断开，使M0的线圈断电，T0停止定时。T0的设定值应略大于20s，本例中为20.1s,以保证M14被复位，如果T0的设定值为K200，将出现Y0在20s之后不能被OFF的异常现象。

以对Y1的控制为例，Y1在4s～11s之间为ON（高电压），T0是100ms定时器，4s和11s分别对应定时器的当前值40和110，图1中的第3条ZCP指令使目标元件M17在4s～11s之间为ON，所以可以用M17来控制Y1。

从Y0的波形可知，Y0在0s～8s和15s～20s两段时间内到ON，可用两条ZCP指令来控制Y1。在0s～8s区间，第一条ZCP指令使M11为ON；在15s～20s区间，第二条ZCP指令使M14为ON，所以将M11和M14的常开触点并联后来控制Y1的线圈，就可以得到如图1所示的Y0的波形。
