并联负反馈放大器电路图

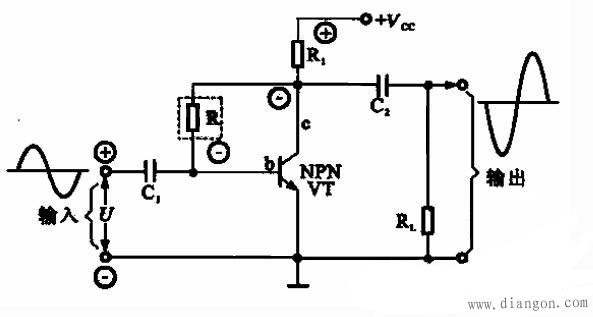

　　上图所示为常见并联负反馈放大器电路图。其中电阻器R为电压负反馈元件，电阻器R的左端直接与输入端相连，右端又直接与输出端相连，将输入与输入回路联系起来了。

　　首先，假设某瞬时输入信号为正极（ ），由于共发射极晶体管放大器输出的电压极性与输入相反，所以输入为负极（-）。通过反馈元件R,将负极性的反馈信号加到基极（b），与信号源假设极性相反，使电压减小，所以反馈元件R为负反馈。然后，将放大器的输出端对地交流短接，通过电容器C2晶体管集电极就会交流接地，此时就没有信号通过负反馈元件R反馈到晶体管基极上，电路就不存在负反馈信号了，所以这是电压负反馈电路。
