组态王的图形及动画功能设计范例

本文所举的几个图形设计范例均是最简单的，但却是最基本的，而复杂的图形画面和动画一般是这些基本功能的复合和嵌套。图形和文字处理功能是当今计算机日益普及的基石。组态王支持各种I/O卡、plc和智能化仪表及电器，可以预料带有网卡的家用电器也将不断涌现，这样，基于PC和Windows的五彩缤纷的组态画面将工厂、学校和家庭的大大小小的设备融合在一起，进而同其它Windows应用程序画面融合在一起。
　　例1“属性变化”、“位置与大小变化”、组合图素、合成单元和图形工具命令语言的简单应用。
　　启动组态王工程管理器，新建一个工程。图形画面如图1（运行时）所示，画面底版用圆角矩形制作，并应用了过渡色。

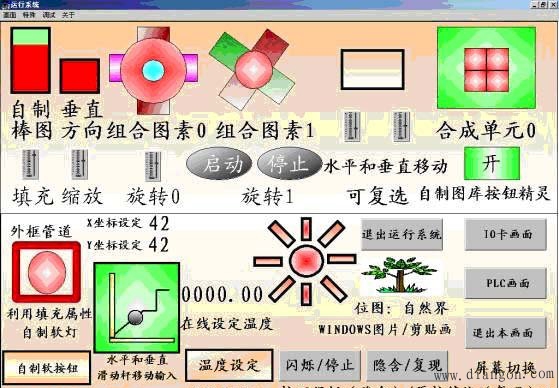

　图1 图形功能设计范例画面（运行时）
　　（1）填充与自制棒图选取线属性（表达式取常数0，运行时线的粗细和颜色不随时间而变）、填充属性（动画连接表达式取填充0，事先定义的变量，内存实数，要分段设置画刷和颜色，不妨设：0—红，20—黄，40—绿，60—青，80—兰，100—紫色。运行时调节游标，可得变色棒图）和填充（表达式取：填充0），用图库中的游标（表达式取：填充0）控制。
　　（2）缩放选取线属性（表达式取0）、填充属性（表达式取0）和缩放（表达式取：缩放0），用游标控制。
　　（3）旋转0选取旋转（表达式取：旋转0），用游标控制。
　　（4）旋转1选取旋转（表达式取：旋转1），用启动和停止按钮（它们用椭圆和文本制成组合图素）控制。启动和停止按钮弹起时的命令语言分别为：
　　\本站点旋转启停0=1;
　　和
　　\本站点旋转启停0=0;
　　画面命令语言显示时的代码为：
　　本站点旋转1=10;/*刚进入运行时，图形初始转角为36度*/
　　存在时的代码为：
　　if(\本站点旋转启停0==1)\本站点旋转1=\本站点旋转1 1;else\本站点旋转1=\本站点旋转1;if(\本站点旋转1==101)\本站点旋转1=0；

　　（5）水平移动和垂直移动可以将水平移动连接和垂直移动连接结合使用，选取水平移动（表达式取：水平移动0）和垂直移动（表达式取：垂直移动0），分别用两个游标控制。
　　（6）自制软按钮和软灯软灯用椭圆制作，填充属性（表达式取：自制软按钮0），自制软按钮用圆角矩形和文本制成合成单元，应该注意圆角矩形在合成单元前就要动画连接。“按下时”的命令语言：
　　\本站点自制软按钮0=1;/*软灯的填充属性阈值为1。也可用100赋值，这时填充属性阈值为100（默认值）*/
　　弹起时的命令语言：
　　\本站点自制软按钮0=0;
　　例2模拟值输入连接。过程控制系统中设定温度（期望值）在线实时运行修改。
　　图形画面仍如图1所示。模拟输入图形对象为用圆角矩形和文本制成的合成单元，应该注意圆角矩形在合成单元前就要动画连接。运行时，模拟值键盘输入对话框如图2所示。

　图2 模拟值键盘输入对话框（运行时）
　　例3滑动杆（滑杆、游标）输入连接和文本值输出的简单应用。首先定义变量：水平滑动杆输入坐标X设定0，垂直滑动杆输入坐标Y设定0，内存实数。用合成单元技术建立一个XY坐标系，在原点设置具有水平和垂直两种滑动杆输入连接性能的圆，以此圆作为滑动杆，并设置两个接收文本，以显示XY坐标值，文本值输出取模拟值输出。图形画面仍如图1所示。
　　例4特殊动画连接闪烁和隐含的简单应用：灯光的闪烁，位图一棵树及“退出运行系统”按钮的隐含。首先定义变量：闪烁0，隐含0，内存离散。
　　（1）灯光的闪烁8条光线选择闪烁连接，闪烁条件取“闪烁0==1;”，闪烁速度500ms，其中左上、右上、左下和右下4条光线在组态王开发系统中设置时只能水平放置，故还要进行旋转连接，表达式取12.5(对应45度)，同时要考虑顺时针或反时针方向问题。由于工具箱中按钮的字体不能任意放大，故用合成单元技术将按钮与文本建立成一个“闪烁/停止”按钮，其“按下时”的程序码为：
　　/*若原来不闪烁，则按下“闪烁/停止按钮”就开始闪烁；反之，按下“闪烁/停止按钮”就停止闪烁，如此等等*/
　　if(\本站点闪烁0==0)\本站点闪烁0=1;else\本站点闪烁0=0;
　　（2）位图一棵树及“退出运行系统”按钮的隐含位图一棵树取自WINDOWS图片/自然界，可通过WORD编辑等方法获取，“退出运行系统”按钮后面要叙述。隐含条件取“隐含0==1;”。用合成单元技术建立一个“隐含/复现”按钮，其“按下时”的命令语言代码为：
　　/*若原来不隐含，则按下“隐含/复现按钮”就开始隐含；反之，按下“隐含/复现按钮”就停止隐含而复现，如此等等*/
　　if(\本站点隐含0==0)\本站点隐含0=1;else\本站点HMTX隐含0=0;
　　例5组态王图库中的元素称为“图库精灵”。之所以称为“精灵”，是因为它们具有自己的“生命”。图库精灵在外观上类似于组合图素，但内嵌了丰富的动画连接和逻辑控制。用户可以根据自己工程的需要，将一些需要重复使用的复杂图形做成图库精灵，加入到图库管理器中。组态王提供两种方式供用户自制图库。一种是编制程序方式，即用户利用亚控公司提供的图库开发包，自己利用VC开发工具和组态王开发系统中生成的精灵描述文本制作，生成*.dll文件。关于该种方式，详见亚控公司提供的图库开发包。另一种是利用组态王开发系统中建立动画连接并合成图素的方式直接创建图库精灵。在此将对第二种方式做详细说明。现举一个制作图库精灵的例子。画面上一个按钮，代表一个开关，开关打开时按钮为绿色，开关关闭后变为红色，并用这个按钮控制一个软灯。
　　在设计时，首先要用合成单元技术制作一个绿色按钮（开）和一个红色按钮（关），用一个变量（取为：图库精灵开关0）和它们连接，红色按钮的隐含条件表达式为：“图库精灵开关0==1;”，“弹起时”的命令语言代码；
　　\本站点HMTX图库精灵开关0=1;
　　绿色按钮的隐含条件表达式为：“HMTX图库精灵开关0==0;”，“弹起时”的命令语言代码；
　　\本站点HMTX图库精灵开关0=0;
　　最后把它们叠在一起，并制成合成单元，红色按钮在上面。由于两个按钮大小相同，叠在一起并制成合成单元较复杂，方法为：叠在一起以后，先将底板（非原始底板）移动到别处，激活红色按钮，将其“图素后移”，按下ctrl键，激活绿色按钮，将绿色按钮“图素后移”，红色按钮又在上面，而后合成单元。松开ctrl键，打开图库，经图库管理器/编辑，创建新图库，取名“自制图库”，关闭图库管理器，激活合成按钮，经标题条图库/创建图库精灵/新的图库图名称，取名“自制按钮0”，确认后，出现图库管理器，选取其中的“自制图库”，将“按钮精灵”放到“自制图库”中。如此，制作“自制图库”和“按钮精灵”全部完毕。这样工程人员只要把“按钮精灵”从图库拷贝到画面上，它就具有了“打开为绿色，关闭为红色”的按钮功能。
　　图库中的几乎每个精灵都有类似的已经定义的动画连接，所以使用图库精灵将极大地提高设计界面的效率。例如使用第一种方式即用VC编制程序制作的图库精灵具有自动控制图形外观和进行变量设置等的向导功能。用第二种方式制作的图库精灵放到画面上以后，双击之，出现“内容替换”框，可以根据用户具体需求改变变量名称，替换动画连接属性。这是第二种方式“图库精灵”的使用特点。
　　例6运行系统中三个画面的切换与运行画面的全部退出。设当前画面“图形功能HMTX”与隐含画面“多功能IO卡hmiO”及画面“可编程控制器PLCHMPLC”相互之间要切换，并具有退出“组态王运行系统”功能。所设计出的图形画面仍如图1所示。
　　首先用合成单元技术制作4个按钮：退出本画面、IO卡画面、PLC画面和退出运行系统按钮，它们的“弹起时”命令语言代码分别为：
　　“ClosePicture("图形功能HMTX");”，“ShowPicture("多功能IO卡HMIO");”，“ShowPicture("可编程三菱plcHMPLC");”，“Exit(0);”。
　　退出运行系统画面按钮还设置了隐含属性，隐含条件表达式取“隐含0==1;”（见例4）。代码“Exit(0);”：若改成“Exit(1);”，表示计算机总安全关机；若改成“Exit(2);”，表示退出运行系统，Windows重新启动。当退出运行系统按钮被隐含时，鼠标操作失效；但当用别的图形遮盖时，即使合成单元，鼠标操作也不失效。在进行画面安全操作性能设计时要考虑这些因素。
