保护接地与保护接零

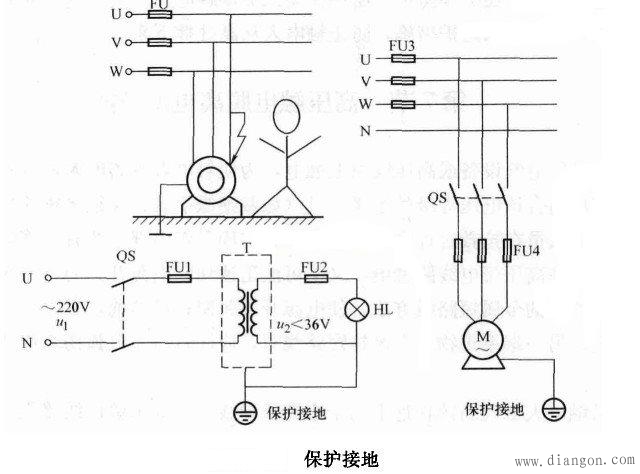

保护接地用于三相电源中性点不接地系统，如图所示。其作用是一旦电器设备绝缘损坏漏电时，人体接触带电外壳，此时，人体电阻远大于接地体电阻(40)，大量点流通过金属外壳泄人大地，对地电压可降至安全电压36V以下，从而保证人身安全。

　　在三相四线供电系统中，当单根接地体的接地电阻不能满足要求时，常用多根接地体并联起来把零线多处与大地连接，称为重复接地。
　　重复接地体的接地电阻由于接地体之间的屏蔽影响，不等于每一根接地体接地电阻的并联值。重复接地电阻在10(1以下。重复接地可以避免因零线中断产生的触电电压，减少外壳漏电的对地电压和触电的危险。
保护接地并不是说通过漏电开关防止触电的措施，漏电开关只是保护接地的一种防触电的候补措施！

保护接地指的是PE线与N线是独立的，PE线直接与电气设备的金属外壳相联结，发生相线触壳的时候，第一时间会发生接地故障，并形成短路电流从而使前端的保护开关动作而跳闸，而不至于人体在接触这些设备时发生触电事故。

保护接地的还有一种后备保护，就是加漏电开关，是防止前一个功能失灵或者断电时间不满足或不足以保护人身安全时所采用的后备保护。

保护接零指的是PE线和N线合一的系统接地保护，功能和保护接地相同，但因为它的PE线和N线是合一的，所以它不能用漏电保护做后备保护，现在这种系统已经不多见了！
