西门子S7-300 PLC以太网模块Profinet通讯连接状态的判断

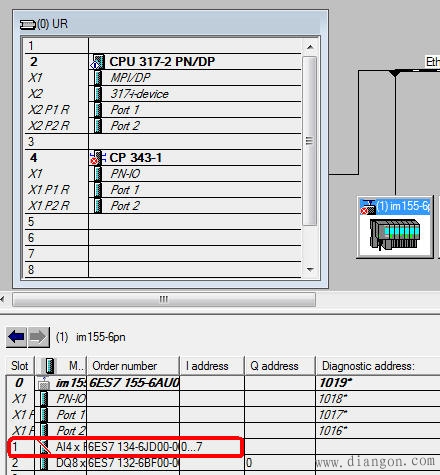

S7-300 以太网模块在 Profinet 网络中既可以作为控制器也可以作为设备，当 Profinet 连接中断时，可以使用下面的方法来判断。本文以 CP343-1 作为控制器为例，如图1，两个设备分别为ET200SP和ET200M。

图01

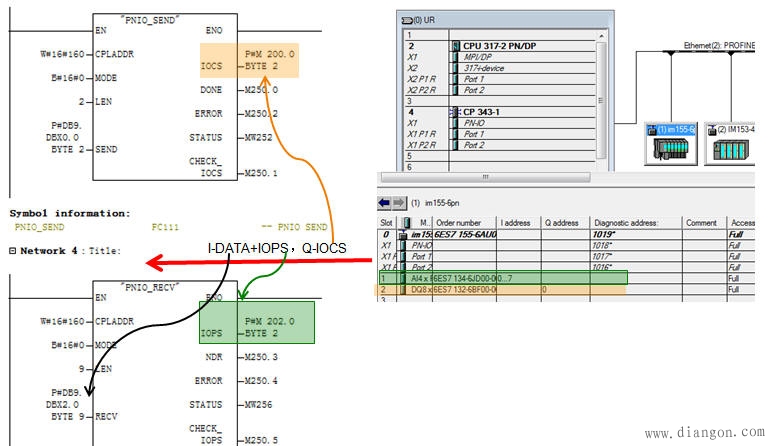

Profinet 通讯中现场设备作为数据的提供者，会向控制器发送数据到 I 区。在发送的 PN 的报文中，按照槽位的顺序添加内容，输入模块槽位：输入数据 IOPS；输出模块槽位：IOCS。IOPS 表示 IO 数据的提供状态（数据是好的还是坏的）；IOCS表示IO 数据的消费状态（Q 数据使用状况）。如图2，CP 的PN 通讯程序块 FC11 "PNIO_SEND"和 FC12 "PNIO_RCIV" 提供了IOCS/IOPS 的输出管脚，可以用于通讯状态的评估。

图02

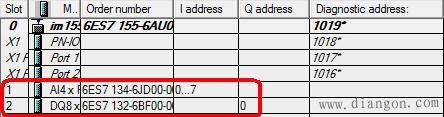

IOCS/IOPS 的有效长度和通讯的数据长度有关，每个字节的输入/输出，对应一位IOCS/IOPS 输出。如图3，ET200SP 站点，输入地址0-7 8个字节，对应 IOPS 8位，即MB202；输出地址0，一个字节，对应IOCS 一位，即M200.0。

图03

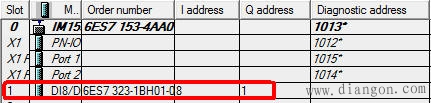

如图4，ET200M 站点，输入地址8 ，1个字节，对应 IOPS 1位，顺序后延即M203.0；输出地址1，一个字节，对应IOCS 一位，顺序后延即M200.1。

图04

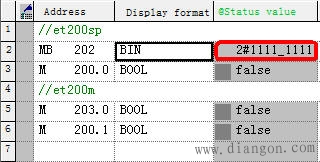

如图5-6，如果现场设备只是发生故障，通讯没有中断，例如 ET200SP AI模块被拔出，只有相应的 IOPS 位置位，即MB202。

图05

图06

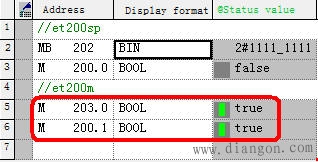

如果此时现场设备和控制器的连接中断，则现场设备相应的所有 IOPS/IOCS 都会置位，如图7。此时，ET200M IOPS/IOCS 位全部置位，ET200M 此时可能掉站。

图07

注意！某些极端情况，例如 ET200SP 所有的IO 模块都被拔出，IOPS/IOCS 也会全部置位，但是此时通讯连接并没有中断。因此要根据现场实际情况来判断。
