线性稳压电源电路图

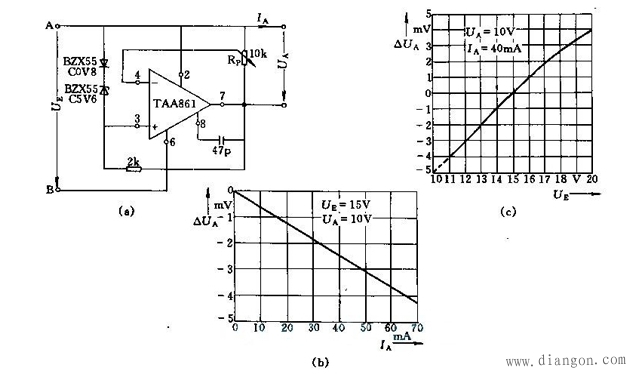

　　图（a）电路输出电压由电位器Rp调节，并且具有线性调节特性。图（b）示出输出电压偏差Ua同负载电流Ia（0-70mA）的关系曲线，图（c）为同输入电压Ue的关系曲线。
　　主要的技术数据：
　　输入电压：Ue=11~20V
　　输出电压：Ua=8~18V
　　最大输出电流：Ia=70mA
　　电压调整率（Ue=1V,Ue=15V,Ua=10V,Ia=40mA）；
　　负载调整率（Ia=0~60mA,Ue=15V,Ua=10V）；
　　动态内阻：R1=60m欧
　　输出电压的温度系数：3~5X10-5 V/K
