调速电机特征和算式例式

调速电机特征

1、电机可以与调速器一起使用，来调整大范围（50Hz：90~1250rpm,60Hz:90~1550rpm）的速度。

2、按调速器的种类，与电机组成一组，使用于调节速度、制动、慢转、慢停等各项用途。

3、附有电磁刹车的调速电机里面，装有无磁化工作型电磁制动器。电源被切断时，能确保维持负荷的制动力。

4、AC调速电机有感应电机、可逆电机和电磁刹车电机等几种，请按用途来加以选择。

算式例式

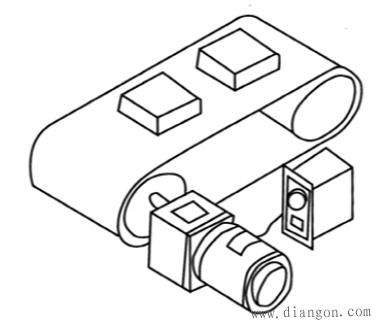

输送皮带为单方向运转时，搬运物体的速度以1m/min,2m/min,4m/min 3阶段变化。

滚筒的直径：10mm

驱动转矩：30Kg·com

电源：单相110V 60Hz 紧急时会瞬间停止，但没有维持力。

1、电机与调速器

为单方向运转，也没有维持力，因此选用感应电机。

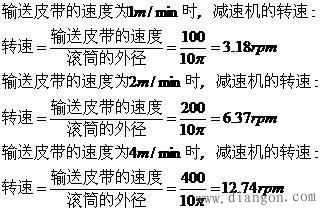

2、减速机出力轴的转速

3、减速机的减速比

以减速机轴的转速较高的部分为基准，来求其减速比。

以上面算式得出102，但因为没有1/102的减速比，因此选择的减速比。

4、调速电机轴的转速

电机轴的转速依照：减速机轴速×减速比，共分为以下的三个联合体。

3.18×100=318rpm

6.37×100=637rpm

12.74×100=1274rpm

5、电机所需转矩

减速比为100的减速机的传达效率66%，为此电机的所需转矩为：

6、电机选定

从感应电机的N-T特性弧线当中，可以了解把电机4RN25GN-A减速机与4GN100K组装来使用，但是请确定惯性负荷是否在电机的规格范围以内。
