变压器的用途与结构

变压器由一个铁芯和绕在铁芯上的两个或多个匝数不等的线圈(绕组)组成，具有变换电压、电流、阻抗的功能。
1.变压器的用途
在电力系统中.传输电能的变压器称为电力变压器。它是电力系统中的重要设备，在远距离输电中，当输送一定功率时，输电电压越高，则电流越小.输电导线截面、线路的能量损耗及电压损失也越小，因此大功率远距离输电，都将输电电压升高。而用电设备的电压较低.为了安全可靠用电，又需把电压降下来。因此，变压器对电力系统的经济输送、灵活分配及安全用电有着极其重要的意义。
在电子线路中，常常需要一种或几种不同电压的交流电，因此变压器作为电源变压器将电网电压转换为所需的各种电压。除此之外，变压器还用来耦合电路、传送信号和实现阻抗匹配等。
此外，还有用于调压的自耦变压器.用于金属热加工的电烬变压器和电炉变压器，用于改变电压、电流量程的仪用互感器等。
2.变压器的结构
变压器的结构根据它的使用场合、工作要求及制造等原因而有所不同.结构形式多种多样.但其基本结构都相类似，均由铁芯和线圈(绕组)组成。
铁芯是变压器的磁路部分，为了减小铁芯扭耗，通常用厚度为0.35mm或 0.5mm两面涂有绝缘漆的硅钢片叠装而成。要求祸合性能强，铁芯都做成闭合形状.其线圈缠绕在铁芯柱上。对频率在数百或几千赫以上的高频范围使用的变压器.要求藕合弱一点，绕组就绷绕在不闭合的“捧形”铁芯上.或制成没有铁芯的空心变压器。
按线圈套装铁芯的情况不同.变压器可分为心式和壳式两种.心式变压器线圈缠绕在每个铁芯柱上。它的结构较简单，线圈套装也较方便.绝缘也较容易处理，故其铁芯截面是均匀的。电力变压器多采用心式铁芯结构。壳式变压器的铁芯包围绕组的顶部、底部和侧面。充式变压器的机械强度好，但制造复杂、铁芯材料消耗多，只在一些特殊变压器(如电沪变压器)中采用。
线圈是变压器的电路部分，为降低电阻值.多用导电性能良好的钢线缠绕而成。

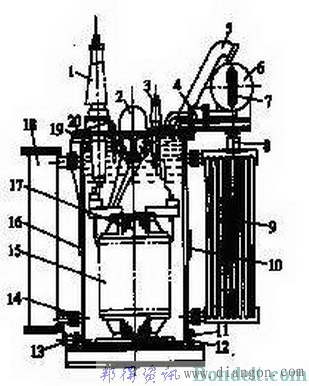

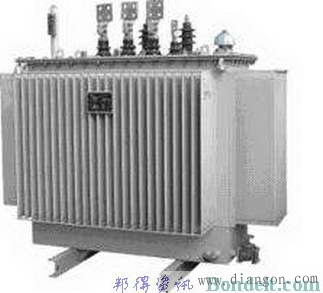

1 油浸变压器的结构
