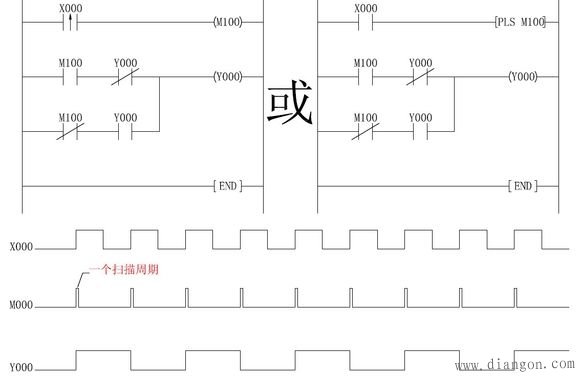

PLC二分频电路用于单按钮启停的梯形图

设M100和Y000的初始状态为0，当X000第一次接通瞬间，上升沿信号到来，M100产生一个扫描周期高电平信号，Y000被置1，Y000的常开触点闭合，为自保电路做准备，当M100置0时，自保电路接通，Y000仍保持置1；当X000第二次接通瞬间，上升沿信号到来，M100又产生一个高电平信号，M100常闭触点断开，Y000的自保电路断开，使Y000由1变0，M100置0时，Y000仍保持置0，直到X000第三个上升沿信号到来。当X000第一次接通来时，重复上述过程。
