tn系统的基本形式

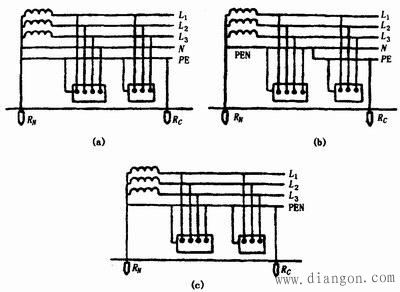

在TN系统中又分为TN-C、TN-S和TN-C-S三种系统：
IEC标准将TN系统按N线和PE线的不同组合又分为三种类型：

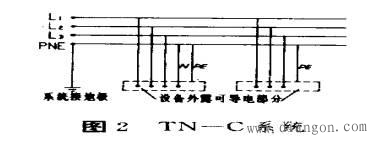

1）TN-C系统―在全系统内N线和PE线是合一的（C是“合一”一词法文Combine的第一个字母）。注意，此处的全系统是从电源配电盘出线处算起。下同。

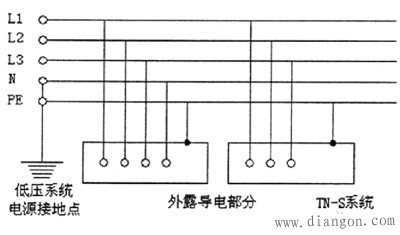

2）TN-S系统―在全系统内N线和PE线是分开的（S是“分开”一词法文Separate的第一个字母）。
3）TN-C-S系统―在全系统内，通常仅在低压电气装置电源进线点前N线和PE线是合一的，电源进线点后即分为两根线。
