万能转换开关原理

　　万能转换开关是由多组相同结构的触点组件叠装而成的多回路控制电器。它由操作机构、定位装置和触点等三部分组成。触点为双断点桥式结构，动触点设计成自动调整式以保证同短时的同步性。静触点装在触点座内。当将手柄转动到不同的档位时，转轴带着凸轮随之转动，从而使触点按规定顺序闭合或断开。

万能转换开关的符号表示

•

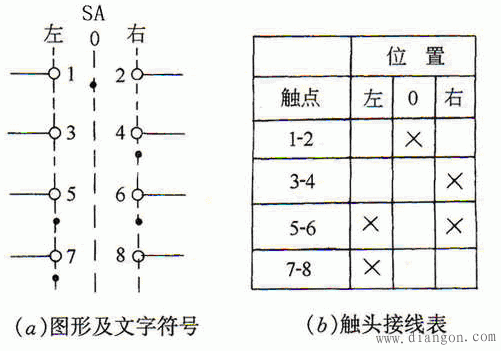

  　　上图显示了开关的档位、触头数目及接通状态，表中用“×”表示触点接通，否则为断开，由接线表才可画出其图形符号。具体画法是：用虚线表示操作手柄的位置，用有无“.”表示触点的闭合和打开状态，比如，在触点图形符号下方的虚线位置上画“．”，则表示当操作手柄处于该位置时，该触点是处于闭合状态；若在虚线位置上未画“.”时，则表示该触点是处于打开状态。
